사우디아라비아 - 세계 군사력랭킹 20위
사우디 아라비아 Saudi Arabia,
인 구 : 약 34,268,528명 (2020년 추계), 면 적 : 2,149,690Km2, 수 도 : 리야드
언 어 : 아랍어 GDP약 7,792억8,900만 달러, 개인GDP : 22, 400 달러
군 사 력 : 총병력 : 239,000명 예 비 군 : 255,000 명
육 군 : 150,000명, 해 군 : 50,000명, 공 군 : 20,000명 2017년기준

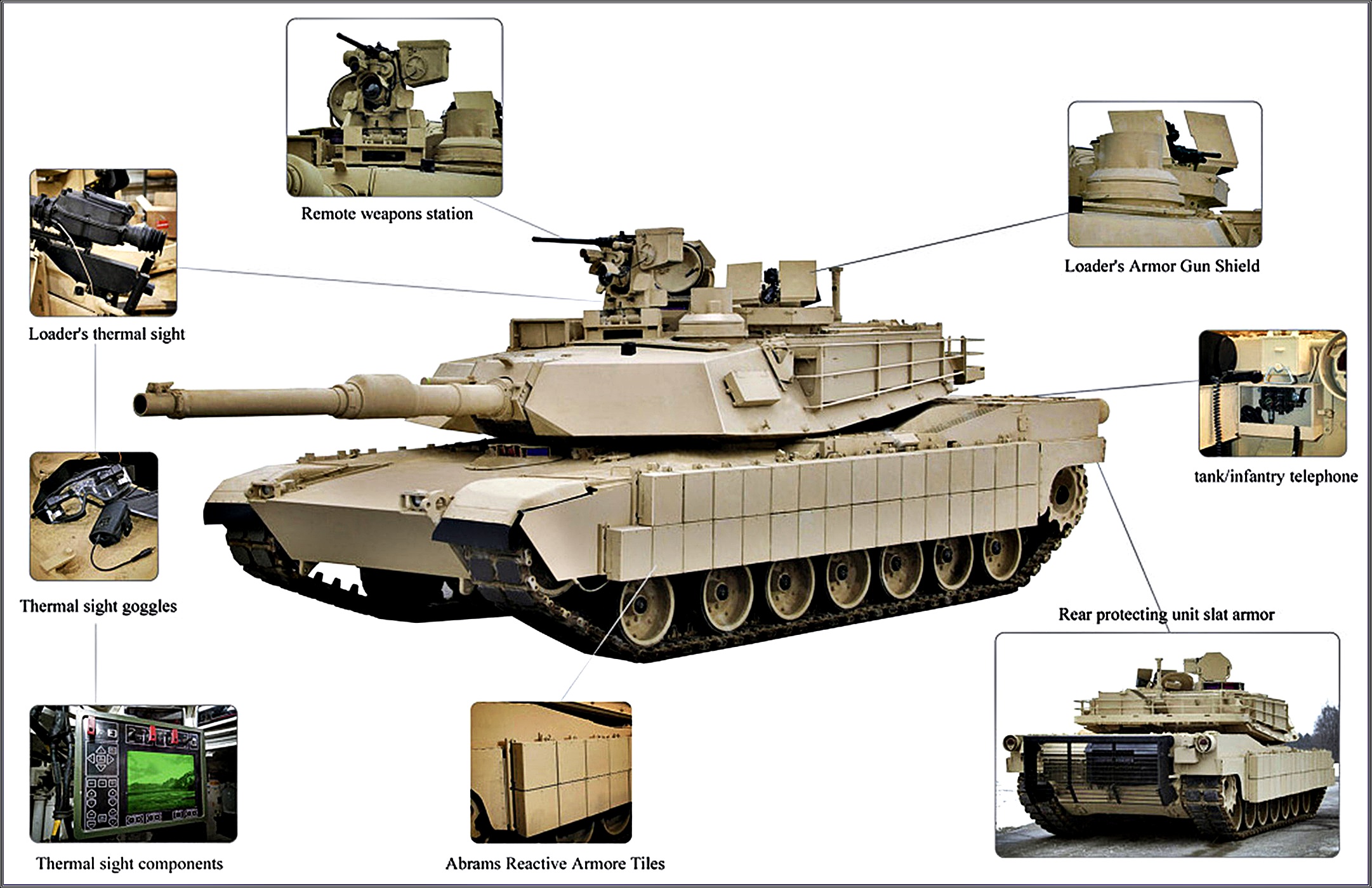

육군은 1923년에 창설되었으며 병력은 약 150,000명입니다. 전 차 : 1,305대
전 차 : 3.5세대 전차 244 대, 3세대 전차 : 373 대, 2세대 전차 : 780 대
M2A2 장갑차 400대, M113 장갑차 3112대, 험비 1500대 , M-ATV 1859대
CUCV계열 (수송하기 편한 군용차량쯤이라고 생각하면 된다.) 200대
M270 다련장 50문 M109계열 자주포 600문 박격포 120mm 1500문
155mm 야포 678문 105mm 야포 1100문

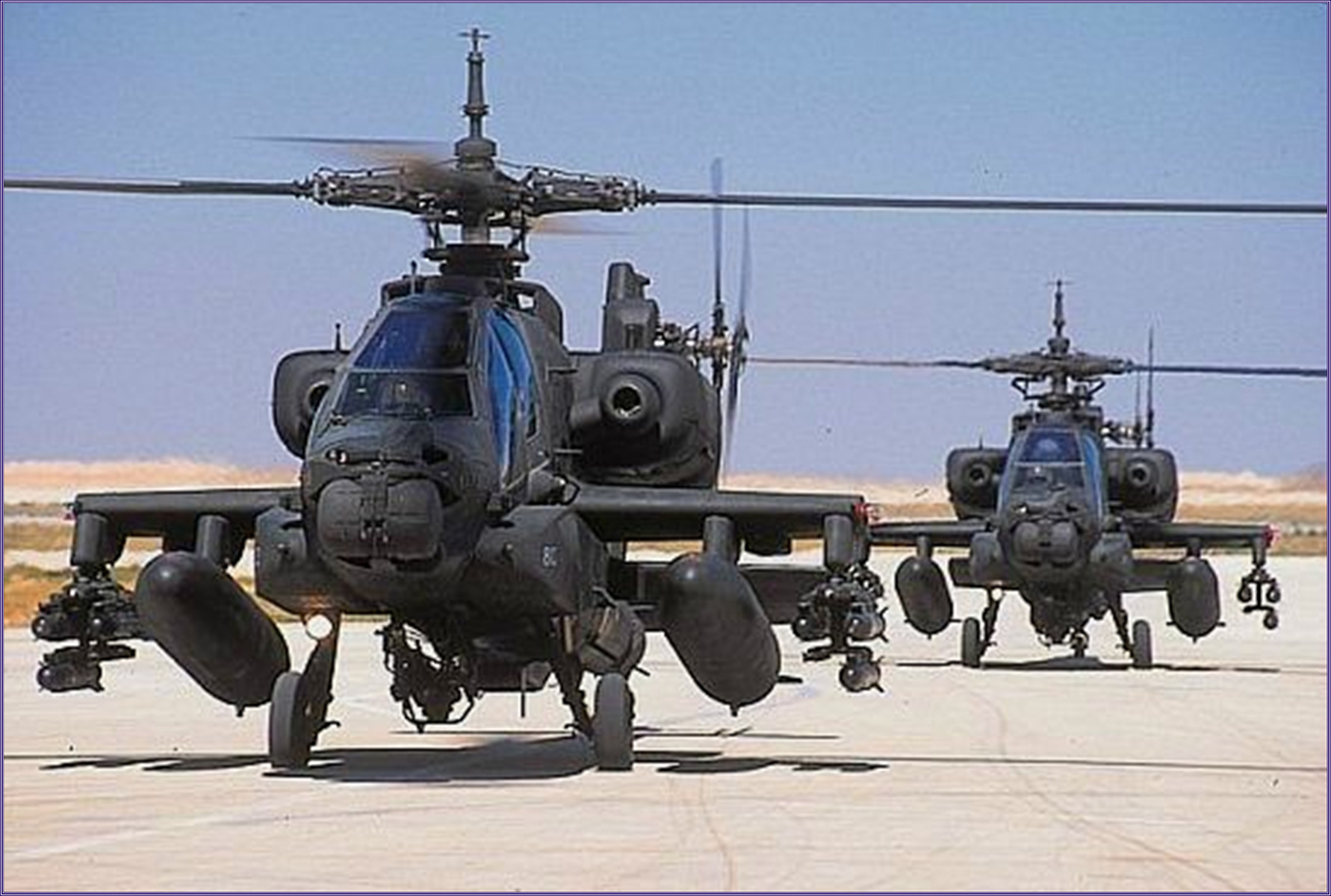

AH-64D 94기 AH-6 36기 Bell 406 13기 블랙호크 61기
S-70 8기 CH48치누크 48기
M113 3110
Alfahd 21차륜장갑차
토우탑재형 험비
사우디아라비아 해병대
M109 자주포 600문
사우디에 수출한 국산 활공유도폭탄 및 현궁대전차 미사일 아래
120mm 견인 박격포 약1500문
공군은 약 20,000명정도의 병력이 있습니다.
타이푼 트렌치 2, 3A : 72기,
F-15C/D : 109기, F-15S : 84기, F-15SA : 84기,
F-5F/E : 120기 등이 있습니다. 토네이도 공격기 : 87기
조기경보관제기(AWACS) : 5 기
공중급유 : 18 기(+3 )
헬리콥터 314 기 (2011년)항공기
총합 1,872 기 (2015년) 출처 : 나무위키2020
사우디 공군은 전부터 140여대의 F-15C/D 및 F-15S(사우디형 F-15E)를 운용해 왔으나 차세대 전투기 도입사업으로
84대의 새로운 F-15SA 타입을 2012년 추가 주문하였습니다. 스텔스 전투기인 F-35를 원했으나 잠재적 적성국에 첨단
무기가 넘어가는 것을 원하지 않는 이스라엘의 로비와 여러 모로 껄끄러워진 미국과 사우디의 관계로 인해 무산되었고
대신 이를 달래기 위해 AESA 레이더와 F-22/35용으로 개발된 기술을 접목시킨 최신형 이글이 판매된 것으로 알고
있습니다. ^^; 총 사업비용은 무려 300억 달러에 육박하여 미국의 FMS 판매로는 역대 최대규모라고 합니다
(약 30조원으로 대당 2천억원꼴로 도입했다고 보시면 되겠습니다).
F-15SA는 의심의 여지 없이 현재 생산된 F-15계열 중 가장 발전된 성능을 가지고 있다고 할 수 있습니다. 외형상 차이로는 싱가폴의
F-15SG와 유사한 센서류 등을 주로 확인할 수 있습니다. 조종석 역시 좀 더 디지털화되어 있으며 전자식 레이더의 채용으로 공대공
레이더와 공대지 레이더를 동시에 가동할 수 있어 전후방석 조종사가 각자 자신의 임무에 맞게 독립된 활동이 가능합니다. 전자전
시스템은 F-35용으로 개발된 DEWS를 탑재하여 생존능력 역시 현존 전투기 중에서 가장 우수한 축에 든다고 할 수 있습니다.
신규생산이 아닌 기존 F-15S의 개량형 1호기입니다. 2호기의 시리얼은 93-0899. 1차 생산분 4대는 먼저 미 공군에배치되어 각종 시험
비행에 동원되어 왔으며 이후 영국Lakenheath 공군기지에 잠시 배치되어 있다가 2016년 12월 4대 모두 인계되었으며 84대의 신규
기체와 68대의 기존기체 개량을 포함하면 사우디는 152대의 F-15SA를보유하게 되며 2019년 까지 모두인도 되었습니다.
그리고 F-35가 비싸다는 말도 이미 옛말이 되었습니다. 유로파이터 타이푼과라팔은 해외수출가가 2억 달러로 F-35는
커녕 이미 F-22의 도입가를 넘어선 데다 카타르의 F-15QA는 무려 총 사업비용 211억 달러로 대당 2억 9천만 달러꼴로
도입됩니다. 물론 카타르의 경우 상대적으로 낙후된 공군력을 가지고 있어 사업비용이 많이 들어가게 되었다는 점을
감안해도 매우 비싸다 하겠습니다. 같은 무게의 금값보다 비쌌다는 냉전시절의 B-58, 현재는 B-2의 가격이 유명하지만
요즘은 모든 군용 비행기가 같은 무게의 금값보다 비싸다고 해도 완정 뻥은 아니계 되어 버렸지요 ..크크크 ...........
토네이도 87대 4세대 공격기

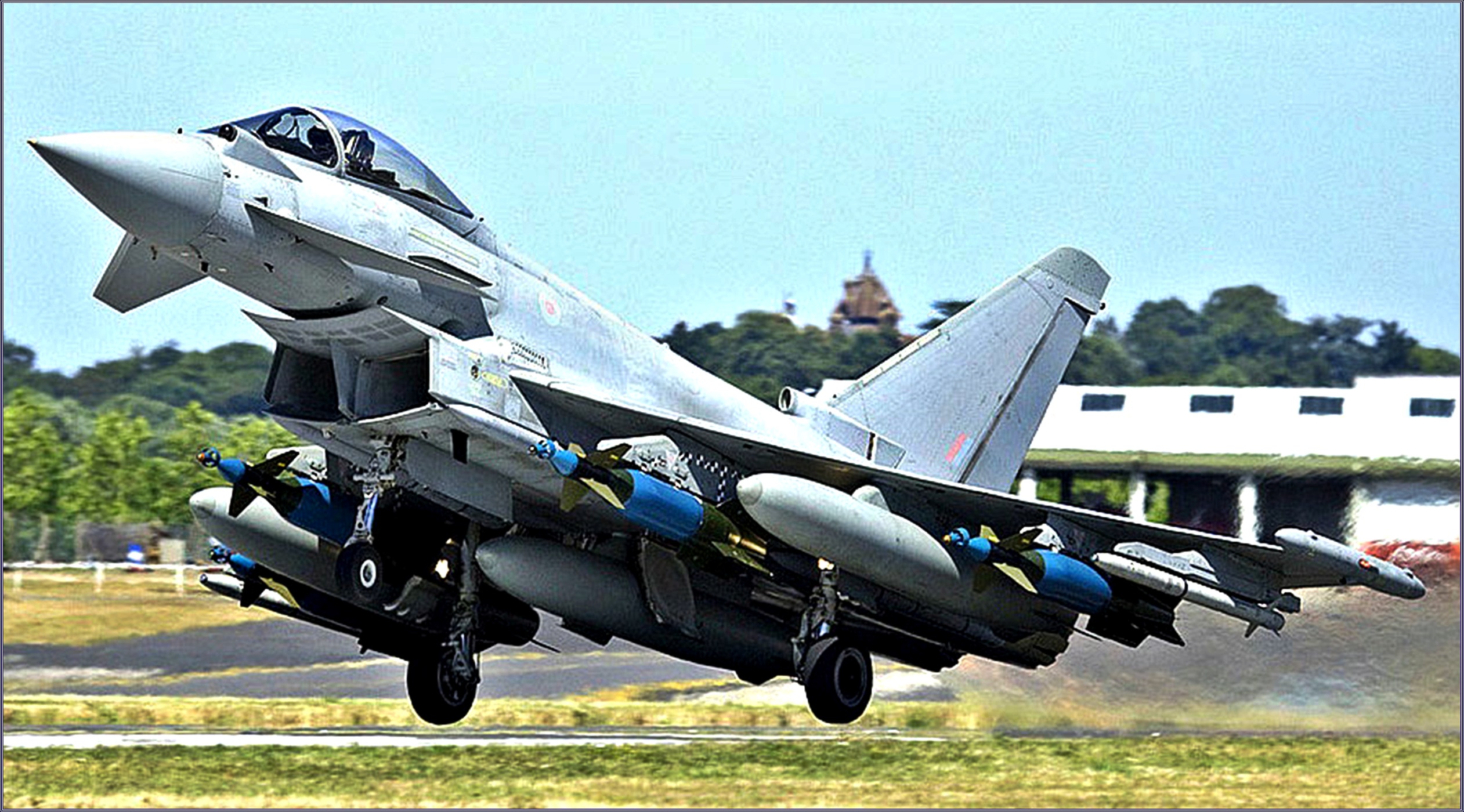

이번 사우디가 구매하는 타이푼은 중동에서 이라크 사태로 촉발된 군비증강 붐의 일환”이라고 보여집니다. 다 예상
되던바이고새삼스러울 것은 없죠. 지난10년간 등장한 그 어떤 기종과 비교해도 손색이없죠. 프랑스 닷소의 라팔, 다양
한 수호이 SU-27의 변종들, F/A-18 E/F, 심지어는 F-15의 최신 버전들과 겨루어도 말이죠.
수퍼크루징되지, 디지털화된 조종석, 전투기의 특정기능에 대해 조종사가 음성으로 직접 입력하는기능, 비행능력을
향상시켜주는 카나드, 현재 목록에 올라 있는 모든 무기를 탑재할 수 있는 수용성\등등에서 말입니다.
그 무기들을 읊어보면 적외선 및 레이더 유도의 최신형 중단거리 미사일, 대함미사일, 레이저 유도폭탄, 레이저 지시
포드(laser designating pod), 내장형 기관총 등등이다. 그 어떤 임무도 수행할수 있을 정도로 다양합니다.
타이푼에는 에프터버너가달린 두 개의 EJ200 제트엔진이 탑재되어 있습니다. 각각의 엔진은 통상 13,500 lbs의 출력을내며, 최대로는 20,000 lbs를 냅니다. F/A-18에 달린 GE F414 엔진이통상 14,000 lbs, 최대 20,000 lbs를 내니까 비슷하다고 할 수 있죠. 그러나
기억해 둘것은, 땅에서 이착륙하는 공군의제트기와 항모에서 이착륙하는 해군용 제트기는차이가 있다는 것입니다. 해군용기체는 동일
기종이라 할지라도 함모에서 운용되기에 기체가 좀더강해야 하고 무게도 더 나갑니다. 타이푼의 최대 이륙중량은 51,200 lbs이고
참고로 말씀을 드리면, F-14 톰캣의 최대 이륙중량은72,000 lbs입니다.
사우디가 도입할 전투기에 요구하는 핵심사항은 다음의 두 가지이다. 첫째, 중동 지역에서 위협요소가되고 있는 이란
과의, 이미 벌어진 공군력의 격차를 더 벌여놓을 것. 이란의 공군기들은 사실 매우 노후하고 시대에 뒤진 것들이다.
이란 공군기의 제조사를 보자 ! 닷소/수호이/그라먼/맥도넬더글라스/노드롭 이 회사들이 무슨 전투기 수집회사인가 ? .......
여기다 이란의 국산전투기라는 Saeqeh ..이거 F-5E 에 수직미익만 두개 단 모조품 아닌가. 아래사우디 와 동형 인 F-5E
조기경보기 AWACS 5기
해군은 : 약 50,000명 ( 해병대 12,000명 )
HMS Al Riyadh급 호위함 : 3척,
702 Al Madinah급 호위함 : 4척,
Badr급 초계함 : 4척,
Al Sadiq급 초계정 : 9척
GFP : 기준 호위함 : 7척 초계종 9 총 : 77척
HMS AIRiyacd 4cjr
702 AI A\Madinah 호위함4척
Badr 초계함 4척사우디 아라비아 해군의 Badr급 초계함은 미국 타코마 조선에서 건조된 초계함으로, Badr(612), Al-Yarmmok(614) Hitteen(616), Tabuk(618)의 4척이 1981년에서 1983년 사이에 인도되었다.
Badr급은 급은 길이 75미터, 폭 10미터에 만재배수량 1100톤의 소형 초계함으로, 1기의 GE LM2500 가스터빈과 2기의 MTU 12V652
TB91 디젤엔진을 장비하여 CODOG(저속에서는 디젤, 고속에서는 가스터빈으로 추진) 방식을 채택하여 최대 30노트까지 가속할수있다.
연안 전투를 위해 상당히 많은 화기를 장비하고 있다.주포인 76mm Mk.75(오토멜라라 함포의 미국 라이센스형)은 분당100발의 속도로
사격할 수 있으며 Mk92 FCS에 연동된다. 선미에는 Mk.15 팰렁스 CIWS가 장비되어 있으며 2기의 오리콘 20mm 단장기관포, 1기의
81mm 박격포와 2정의 40mm Mk.19 유탄발사기가 함교 구조물 위에 장비되어 있다.대공미사일은 장비하지 않고 있지만 8발의 RGM
-84 하푼 대함미사일을 장비하고 있으며 2기의 3연장 Mk32 경어뢰 발사관에 Mk46경어뢰를 운용하고있다. 대응장비로는 SLQ-32(V)
1 ESM 체계와 6연장 Mk36 SBROC 기만체 발사기 2기를 가지고 있는 등 적당한 수준의 무장 체계를 유지하고 있다.
Al Sadiq 급 고속정은 Badr급과 동시기에 주문된 미사일 고속정으로, 길이58미터,폭 8미터에 만재배수량 500톤으로 윤영하급과 비슷한
체급이다. 위스콘신 주의 스터전 베이(Sturgeon Bay)에 있는 페터슨 조선소에서 1980년부터 1982년까지 9척을 건조하여 인도하였다
Al Sadiq급은 Badr급과 같은 엔진 구성을 가지고 있는데, 1기의 GELM2500 가스터빈과 2기의 MTU 12V652 TB91 디젤엔진으로 최대
34노트까지 가속하며 CODOG 방식을 사용한다. Al Sadiq 급 고속정은 AN/SPS-55 해상수색 레이더를 장비하며, Badr급처럼 Mk.92
FCS를 장비하여 함포의 사격통제를 수행한다. Badr급과 Al Sadiq 급의 함상구조물 앞쪽에 있는 계란형 물체가 Mk.92 체계의 CAS(Combined Antenna System) 으로 탐색 및 추적 레이더를 포함하고 있으며 2개의 표적을 탐색 및 추적할 수 있다.
사우디 소해정

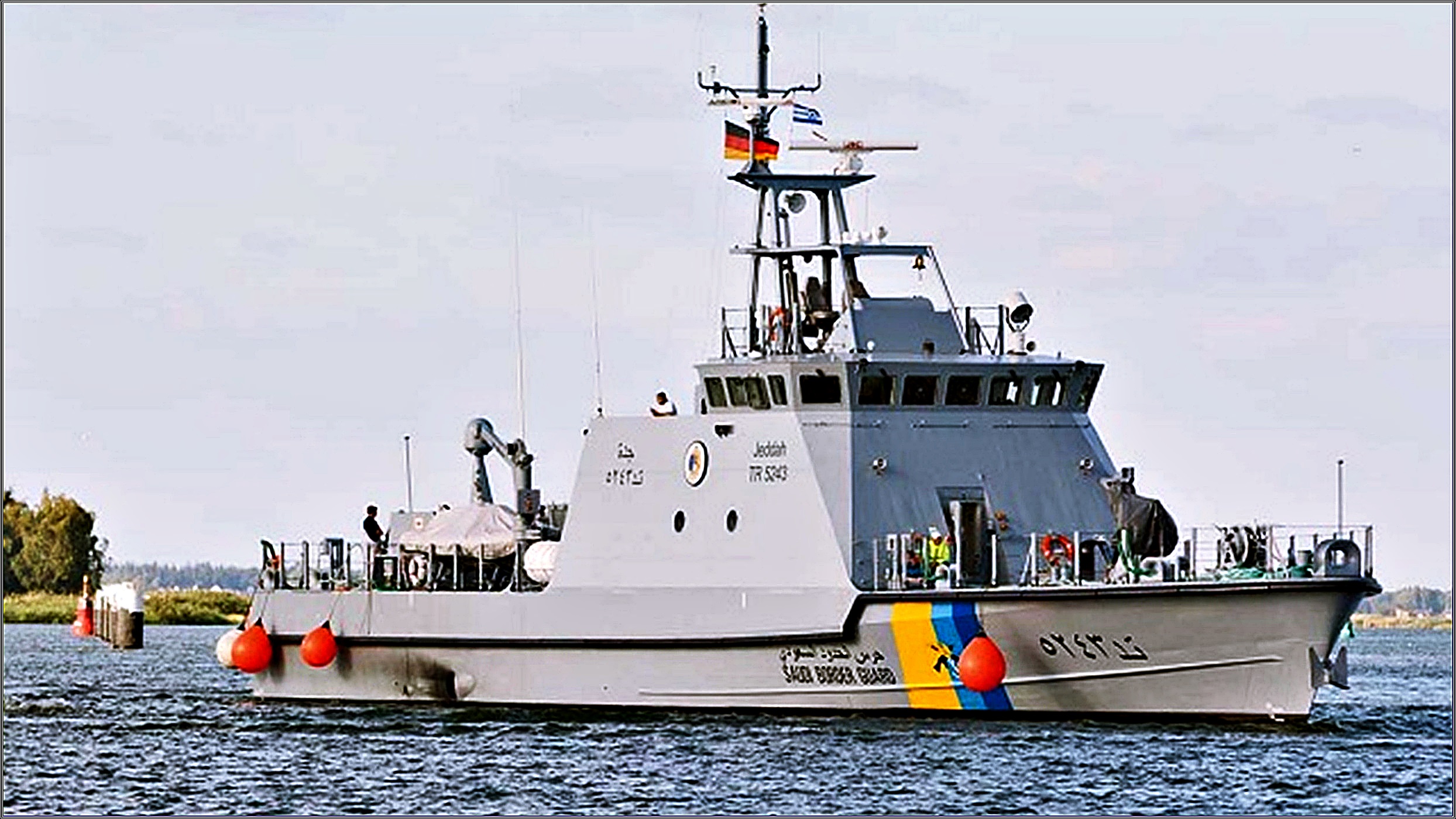

TMC-35 초계정15척
사우디 해군은 또한 4척의 연안전투함을 미국에서 구매하기로 계약하였다. 4척의 프리덤급 LCS를 바탕으로 한 록히드 마틴의 다중
임무수상전투함(Multi Mission Surface Combatant)을 설계, 훈련설비, 예비부품,시험장비, 통신장비, 무장등을 일괄하여 60억
5000만 달러에 구매한다. MMSC는 록히드 마틴 COMBATSS-21 전투관리체계를 가지며 TRS-4D 대공레이더와 2기의 사격통제
레이더를 가지며 57mm Mk110 함포 대신76mm 오토멜라라 함포를 장비한다. 또한Mk41 VLS를 장비하여 ESSM,SM-2 등의 대공
미사일 운용 능력을 가지게 된다. 2017년 첫배정을 시작으로 현재는 4척모두가 인도 된겄으로 알고 있음니다.

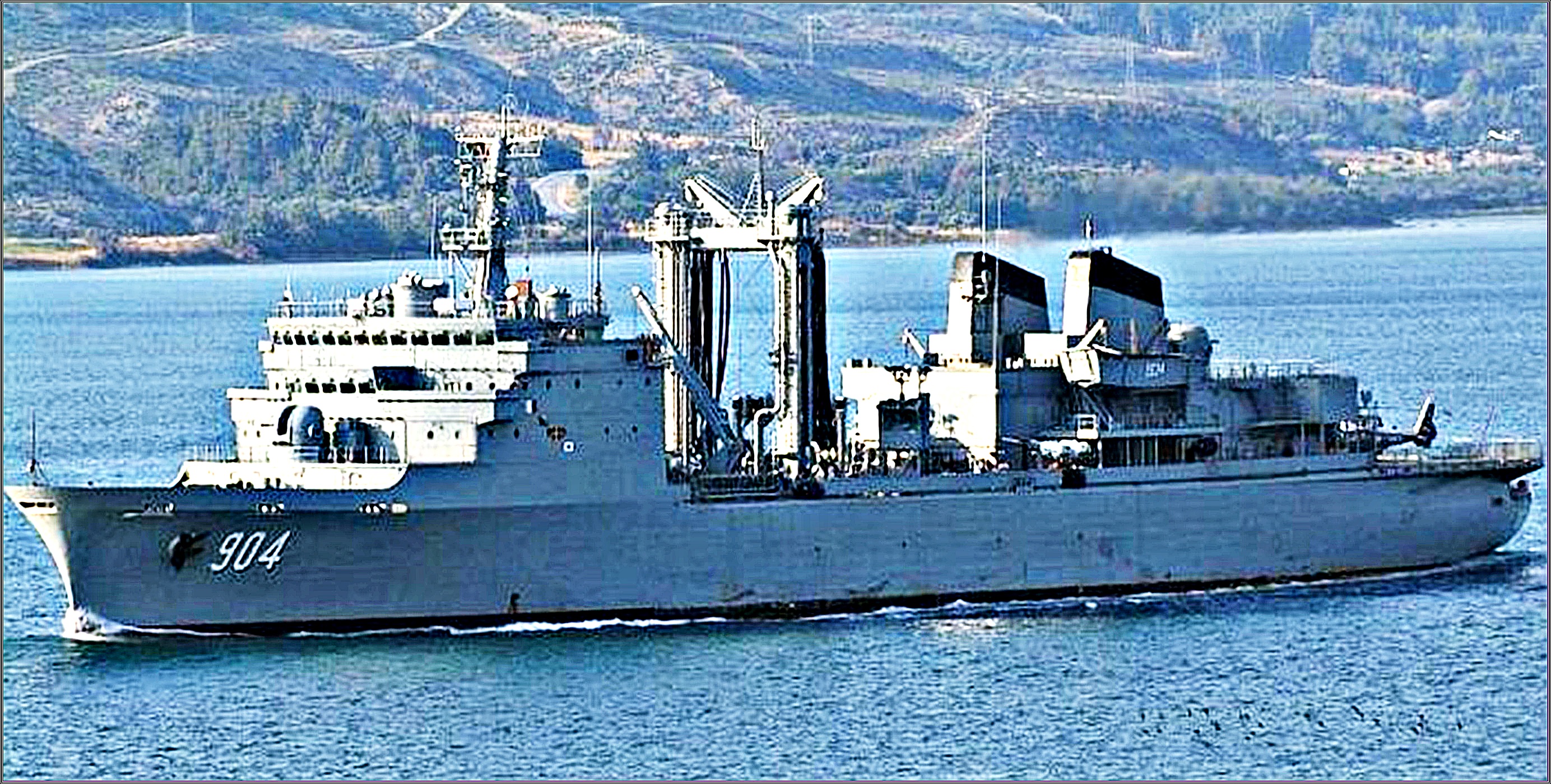

군수지원함
사우디 전략 미사일군
사우디아라비아 전략미사일군은 사우디아라비아의 핵심미사일 부대이다. NPT에
가입한 비핵화 국가인데도 전략미사일군이 있다.1986년 9월 8일 창설되었다.
4만명 규모이며, 5개의 미사일 기지가 있다.사거리 4,000 km DF-3 미사일(IRBM)
900발, 사거리 2,000 km DF-21 미사일(MRBM) 상당량을 보유하고 있다. 북한
으로 치면 무수단 IRBM과 노동 MRBM이다.가우리 2호 : 2003년에 파키스탄의
핵무기 기술과 사우디아라비아의 석유를 교환하는 이른바 "핵 상호 협력"에 관한
비밀 협정이 체결되었 다고 보도되었다. 2006년 3월 독일 잡지 Cicero는 사우디
아라비아가 2003년부터 파키스탄의 가우리 2호 미사일과 핵탄두를 제공받고
있다고 보도했다. 사우디아라비아의 수도 리야드 남쪽에 위치한 알 술라일에서
가우리 2호 미사일과 사일로를 찍은 인공위성 사진이 공개되기도 했다.
파키스탄은 사우디아라비아를 도왔다는 것을 부인했다. 알 술라일에서 이란 수도 테헤란은 1,770 km 떨어져 있다. 가우리 2호는
사우디가 도입했다는 DF-21과 같은 사거리 2,000 km 정도의 MRBM이다. 사우디아라비아의 주적인 이란은 북한과 핵미사일 프로
그램을 공유하고 있다고 알려져 있는데, 탄도 미사일 사거리를 더 늘릴 수 있음에도, 2,000 km로 스스로 제한하고 있다.
사우디아라비아와 파키스탄은 수니파 이슬람국가이며, 이란은 시아파 이슬람국가이다. 사우디아라비아 수도 리야드와 이란 수도
테헤란은 1,300 km 떨어져 있다.NPT에 가입한 비핵화 국가도 핵우산 조약으로 핵무장국의 핵미사일 부대가 자국 영토내에 배치되는
것은 국제법 위반이 아니다. 독일, 터키에는 현재도 미군 공군기지에 수소폭탄이 배치되어 있다. 한국에도 1992년 한반도 비핵화 선언
이전에는 미군의 핵무기가 배치되어 있었다.
사우디미시일 전력은 서방세계와 공산세계의 구분없이 다양한 체계를 운영하는 색다른미사일 전력이다.
미사일에 직접 충돌하는 PAC-3 미사일 : 항공기의 경우 미사일의 탄두가 폭발해 파편과 폭풍으로 피해를 입게 되면 요격을 할 수 있었다.
그러나 탄도 미사일의 경우 탄두가 확실히 파괴되지 않을 경우 요격에 성공했다고 말할 수 없었다. 특히 화학탄두를 탑재한 탄도 미사일
의 경우 탄두를 정확히 파괴하지 않을 경우, 더 큰 피해가 발생할 수도 있다. 이에 따라 탄도 미사일을 직접 충돌하여 파괴하는 PAC-3
미사일이 등장하게 된다. 능동 유도 방식을 사용하는 PAC-3 미사일은, 이전의 PAC-1과 PAC-2 미사일과 달리 탄두에 폭발력을 갖기
위한 작약을 갖고 있지 않다.
대신낮은 속도로 펼쳐지는 금속 산탄을 내장하고 있다. 또한 PAC-3 미사일은 기존 미사일 보다 소형화되어 더 많은 미사일을 발사대에
장착할 수 있게되었다. 지난 2003년 이라크 전에서 PAC-3 미사일은 처음 실전에 등장했으며, 전쟁 기간 동안 이라크의 탄도 미사일을
성공적으로 요격했다. 그러나 이라크 전 당시 패트리어트는 피아 식별에 문제가 발생하여, 몇몇 아군 항공기를 격추하기도 했다.
패트리어트 PAC-2 미사일 제원미사일 중량 : 935Kg / 탄두중량 : 75Kg / 요격고도 : 15Km / 사정거리 : 100Km / 제작사 : 레이시언사
걸프전 당시미군과 다국적군의 패트리어트(Patriot)는 이라크의 스커드(Scud)와 알 후세인(Al Hussein) 탄도미사일을 성공적으로 요격
하면서, 일약스타가 되었다. 그러나 단점도 있었다. 패트리어트는 특정 지점 즉 공군기지와 같은 주요 군사시설만을 방어하는 방공무기
체계로개발되어, 광범위한 지역의 탄도미사일 방어가 불가능했다. 또한 패트리어트의 요격고도가 10~20㎞에 불과해 탄도미사일 요격
기회가제한적일 수밖에 없다. 따라서 만일 높은 고도에서 탄도미사일의 핵탄두가 폭발할 경우 대응이 불가능하다.
이 때문에 패트리어트보다 높은 고도에서 적의 탄도 미사일을 요격하면서, 광범위한 지역을 방어할 수 있는 새로운 탄도미사일 방어체계가
필요하게 되었다. 하여 개발돤겄이 사드미사일 체계이다.

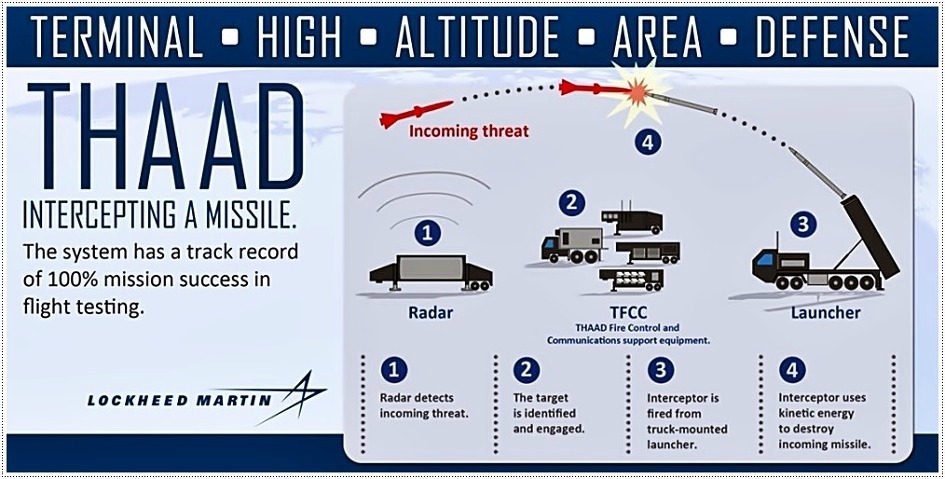

사드 미사일
사드미사일은 요격 미사일에 내장된 요격체는 적외선 센서로 유도되며 탄도미사일에 직접 충돌해 요격한다. <출처: 록히드마틴 >
사드의 요격미사일은 12차례의 비행실험을 수행했으며 지금까지 9차례의 탄도 미사일 요격시험을 성공적으로 마친 것으로 알려져 있다.
적의 탄도미사일을 요격하는 사드의 요격미사일은 대기권내의 성층권과 전리층 사이에서 탄도미사일을 요격한다. 사드의 요격미사일은
마하8 이상의 속도로 비행하는데, 미사일에 내장된 킬 비이클(Kill Vehicle)이라는 요격체가 탄도미사일을 파괴한다.
요격체는 패트리어트 PAC-3 미사일과 같이 탄도 미사일에 직접 충돌해 파괴하는 Hit-to-kill" 방식을 사용한다.Hit-to-kill 방식은 대량
살상무기 즉 핵과 화학탄을 탑재한 탄도미사일에 매우 효과적인 것으로 알려져 있다. 엄청난 운동 에너지로 탄도미사일의 탄두를 완전히
파괴해 파편으로 인한 피해, 핵이나 화학 오염물질에 의한 2차 피해를 대폭 줄일 수 있기 때문이다. 사드 요격 미사일의 최대 사거리는
200㎞에 달하며 최대 고도는 150㎞로 알려져 있다. 사드는 개발초기 전구 고고도 지역방어체계라고 불렸었는데 이런 특징 때문이다.
사우디가 구매배치한 사드 9개포드를 도입한겄으 알려 졌읍니다.

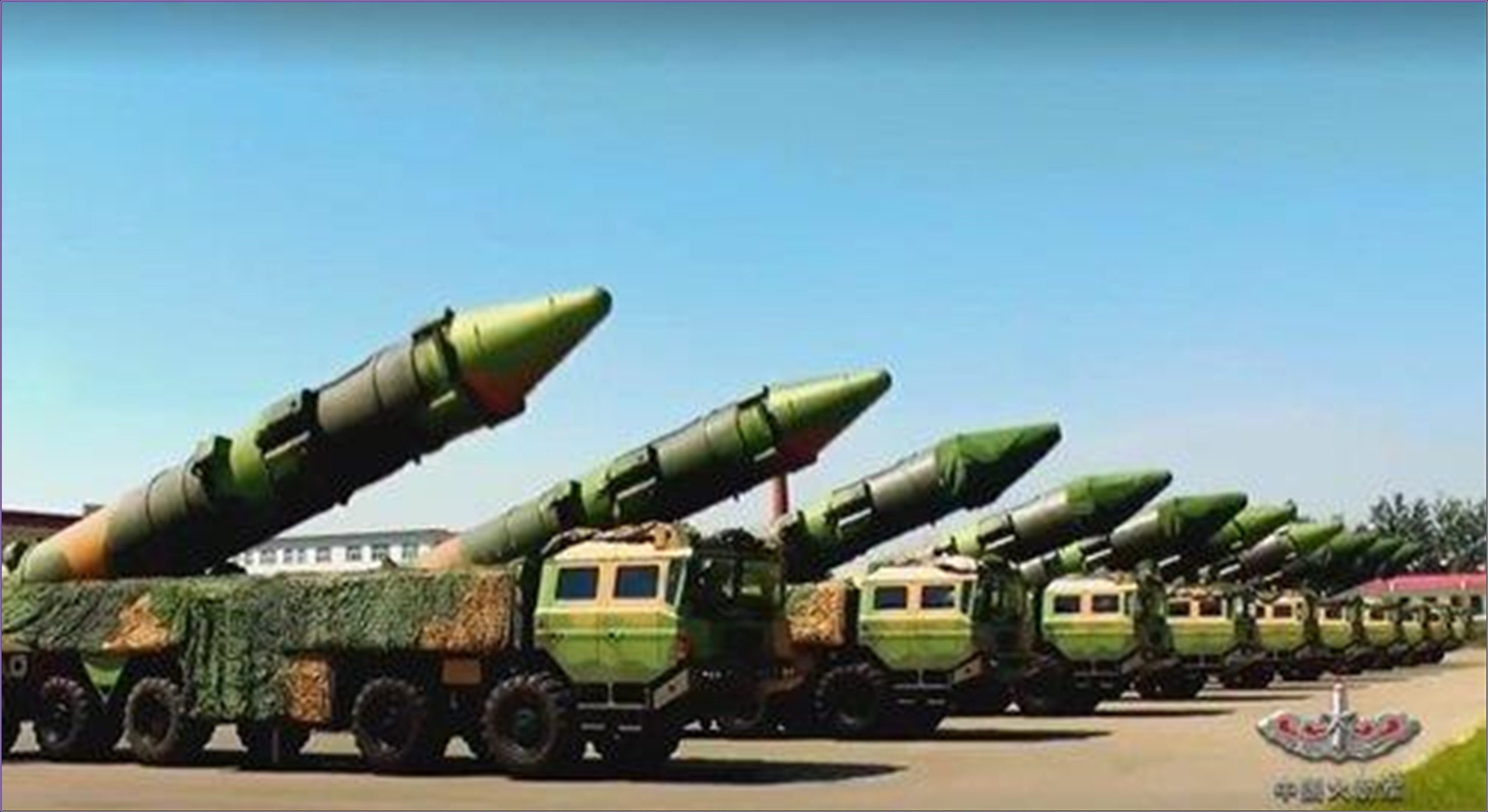

둥펑 미사일

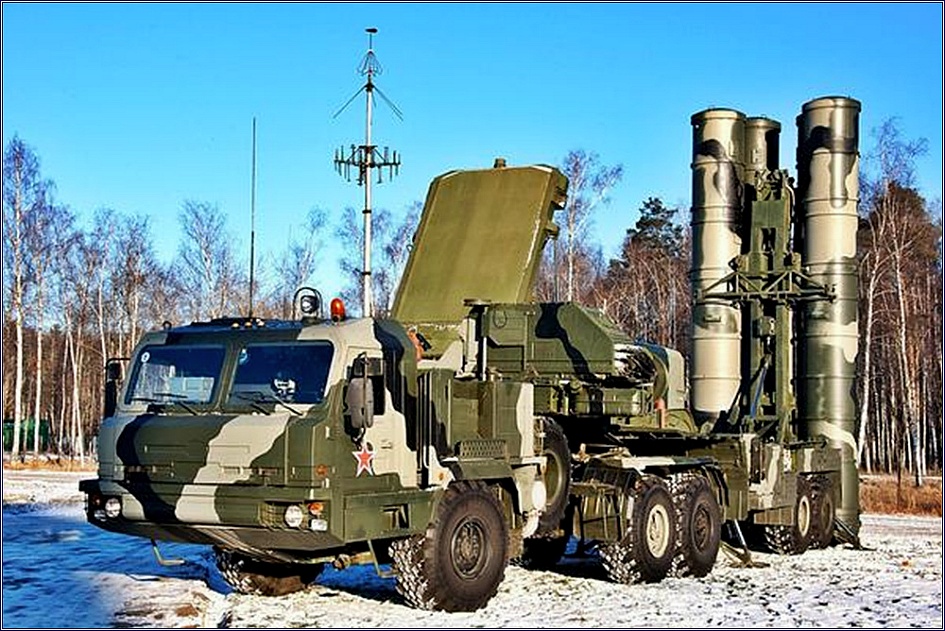

S-400 미사일은 기존 S-200과 S-300 미사일의 후속 기종으로 2007년 처음 소개됐다. S-400은미국의유사 무기체계와 비교해 사정거리
가 넓은 데다 동시에 여러 개의 표적을 상대할 수 있다는 점이장점으로 꼽힌다.
CNBC는 소식통을 인용해 S-400이 미국의 미사일 방어 기술의 정점에 해당하는 사드에 필수준이라고 설명했다. S-400은 음속의 10배
이상으로 돌입해 들어오는 탄도미사일을 물론 스텔스전투기 까지 요격이 가능하다고 러시아가 주장하는 방공무기체계다. 동시에 72
기의 미사일을 유도할 수 있고 동시교전 능력이 36기에 달한다. 700k 까지 레이더가 탐지할 수 있으며 요격미사일의 최대 사거리가
400km 한개포대로 고도별로 3중 방어가 가능하다고 밝히고 있다.

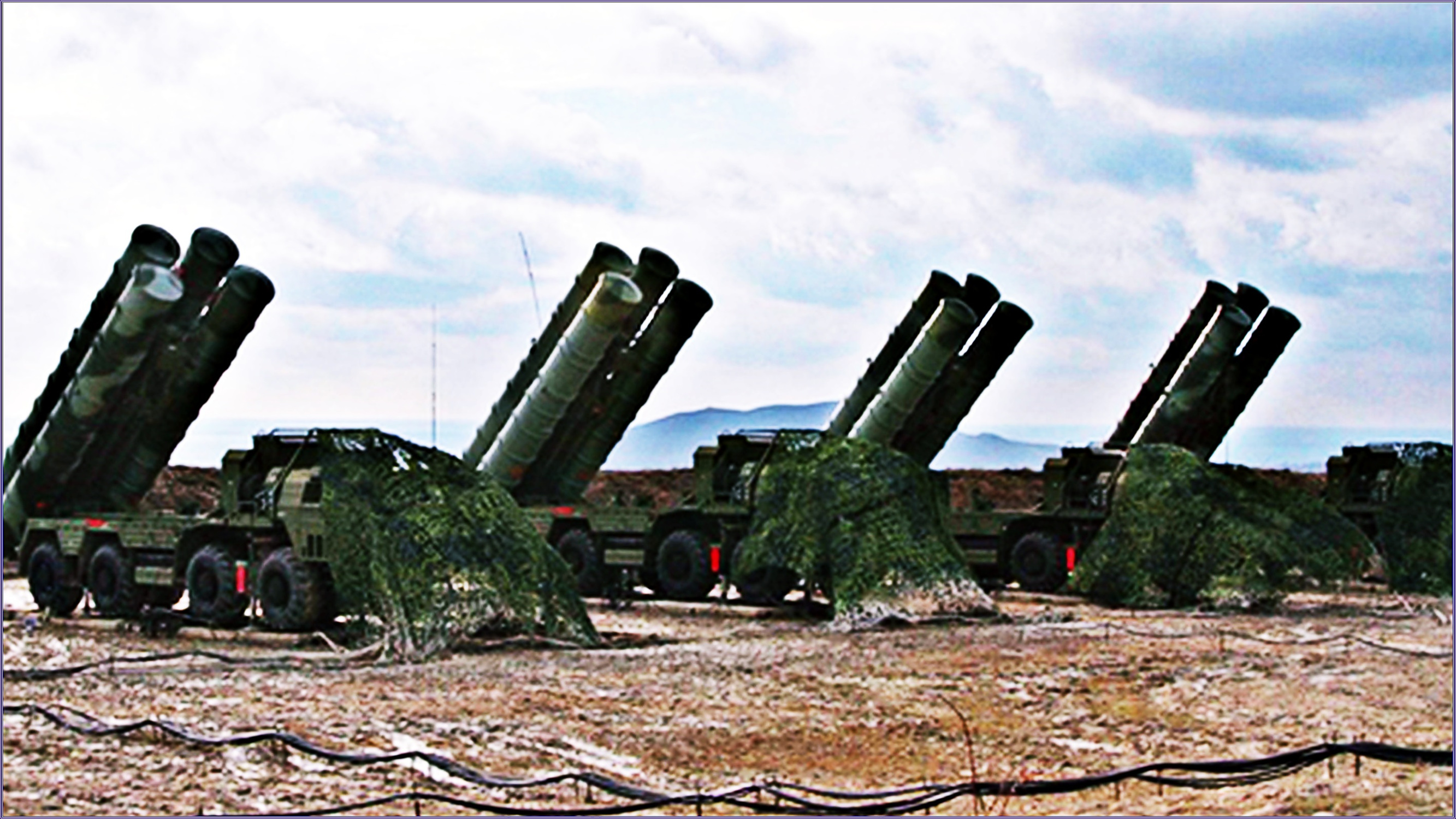

S400 지대공 미사일
