인천함 배치(1)

인천함 배치( 1)  호위함 울산급을  대체하기위한  호위함으로  24척을  건조배치하기로한 첫번째 결과물이다.

많은수의  호위함을 확보하기 위하여 염가형으로 건조하다보니 스탤스설계와 수직발사기를 포기하여 많은논란거리가

되기도했으며 대공방어 체계가 상당이취약 한편으로 배치2및 3에서 개선건조배치 될겄으로생각된다,초도함인 배치1

은 6척이 건조완료되어  배치중이다. 배치 2도 초도함이 진수되었고 나머지 5척이  전부 발주되어 건조중이다.





인천함   배치   1  제원

크      기    :    길이 : 114m    폭 14m   홀수: 4mm    깊이 : 25m ,      배  수  량   :    경하  2300톤        만재 : 3250 톤

속      력   :    최고 30 knot ( 54km)  항속거리  8100km(4500n,         승  조  원   :    145명     슈퍼링스  :  1대 탑재

앤      진   :    CODOG  가스터빈 GELM2500x2,                                디젤 MTU :    12V 1163T  83x





     인천함 배치 ( I )

    무장  체계  :    함    포  5인치 62구경장 KMK45 MOD4x1,       CIWS : 20mm  Phalanc xBlack1b x1

                         대함미사일 해성 4연장 x2기,                            디  코  이     :   어뢰 기만기  SLQ261Ktlch

    레이더 쳬계 :  3차원 대공  :  Sps - 150 K,                              목표추저기   :   Spg - 540 K

                        광학추적기  :  Eots Irst ( 삼성탈래스개발),        고정 추적기  :   Sqs 240 K







   KDAGIE  MK2  체프/ 플레어발사기







해성  4연장  함대함 미사일







           구 조  단 정















        핼기격납고

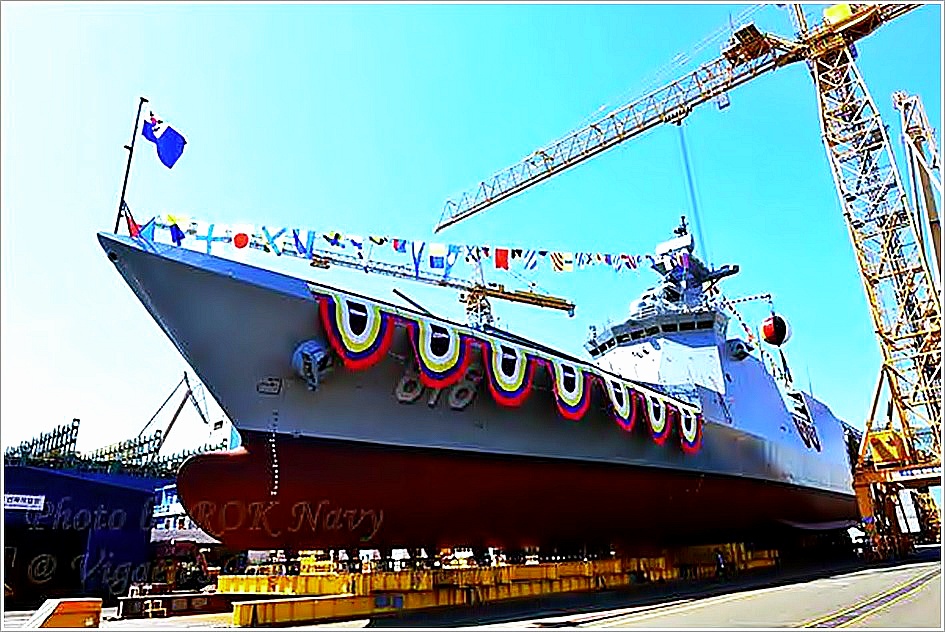

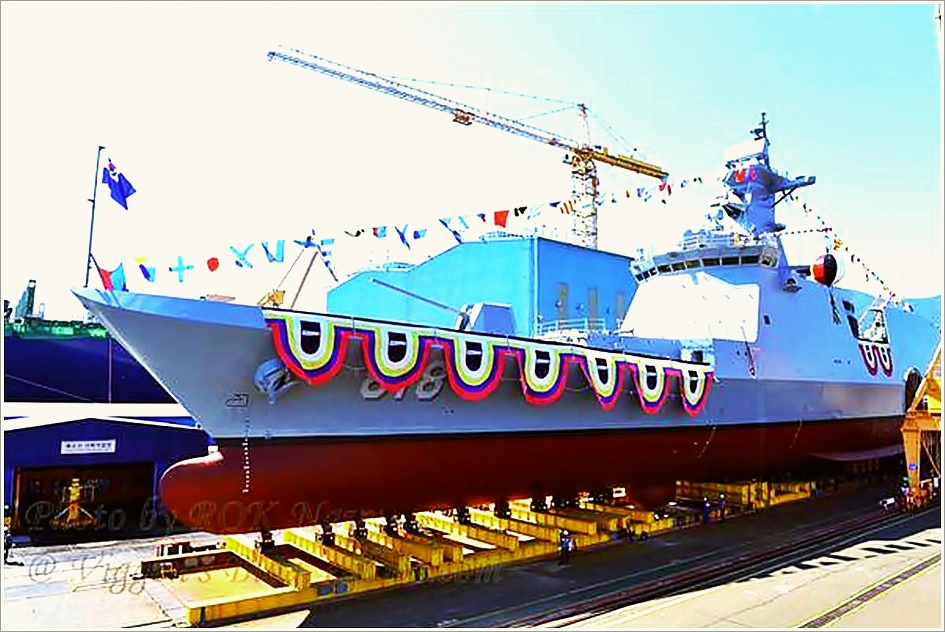

        인천함 배치 1   진수식 모습







   MK 45  127mm함포









     RIM 116 RAM Black 1







     목표 추적 레이더







    함수 소나







  전방향 고정 레이다.

















 팔랭스  20mm 기관포









     인천급 호위함 에서의  해성대함미사일  발사 모습 임니다.









  해성대함   미사일  조립 모습









  울산급인   서울함







 인천함 배치 1,2,3  형태로  개선 및 개량되어 배치될예정인 호위함모형임니다.

                                                  비교해보면  많은부분에서   차이가보여짐니다 .

        인천함 베치 ( 1 )



  인천함  배치(2)모형 /    외부형상부터  많이달라져 있읍니다. 상당이

            미려한 형상으로  함포뒤로  수직 발사기가 탐재된 모습임니다.









                                 홍상어 대잠 미사일 사거리 30 km                   해궁 함대공 미사일 사정거리  35km



































         인천급   배치2 대구함

       제       원   :     크  기  경하 2800톤   만재 3650톤
