9, 중국 잠수함

  중 국  잠수함







최신형인 095 급 SSBN



        진급 제원 :   건조사    라조워루다오 조선소 ,                   배 수 량   :  수상 10,000      수중 : 12,000

        크       기  :  길이  :  140m, 선폭: 10m,  홀수  :  8m,       추     진   :  가스냉각 원자로 2기

        무       장  :   SLBM 16기(쥐랑 2-3)어뢰,발사관 533mm6문

        속       도  :   40노트                                                     출     력  :   20,000마력

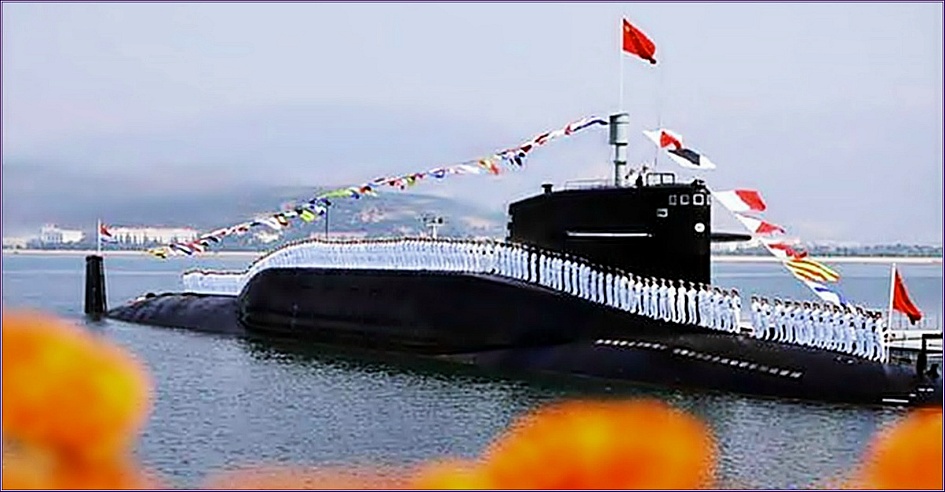

     중국은  전략 원잠으로 진급초도함을 2001년기공 하여 2004년7월에

     진수 2008년에 취역 ,  현재는  6번함까지 건조완료 되었다고 합니다.







       시아급 제원   :   배수  량   :    만재  :  6, 500톤

      크          기   :    길이 120m ,  선폭 10m ,   홀 수  :  8m

      잠  항 심 도   :    300m                 추진기관  :  PWR 1기

      최 대  출 력   :    20,000마력         최고속력  :  22노트

      승    조   원   :    140명

      무          장   :    어뢰 발사관  6문  YU-3(SET-65E)

                              SLBM  : 12발 ( JL 2  12발)





위에서본 시아급  SLBM  수직발사구가 보인다.(12발)









 한급 핵추진 잠수함(SSN)



      한급  제 원      배수톤수 /  수상  :  4500      수중 :  5500톤

      크         기   ;  길이 : 98.2m    선폭 : 10m    홀수 :   7.4 m

      추 진 기 관   :   PWR  1기     최대출력 : 12,000 SHP

      최 고 속 도   :   25노트

      승    조  원   :   75명

      무         장   :   533mm어뢰발사관  6문

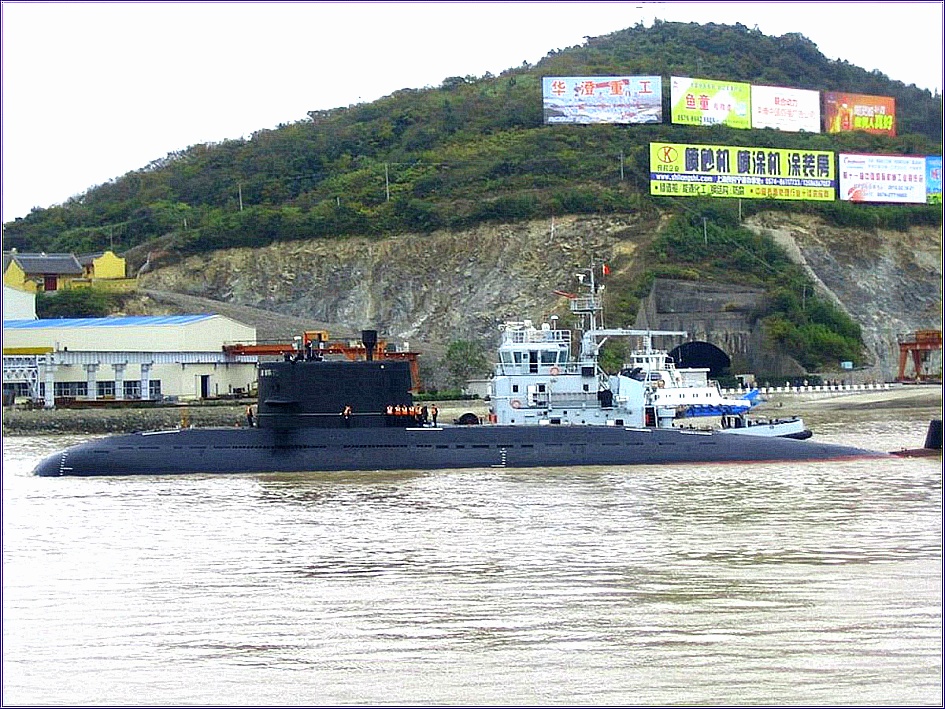

   중국이공개한 최신형  잠수함   41형  AIP 잠수함

   41형은  중국이  2010년 개발한 최신 디젤잠수함으로  한국해군의 손원일급

   과같은독일의  MTU-16V396앤진과, 중국조선  집단공사 제7연구소서개발

   한 StirilingcycieAIP 공기불요 추진시스템을 장착한겄으로 알려졌다.유안급

   의 개량형으로, 2011년5월시험운항을 시직한 함으로  Qing급으로  Type41

   형으로도  불린다. 3발의 핵탄두를 적재할수있다고한다.  선체는 이중복각식

   형태로건조한듯....

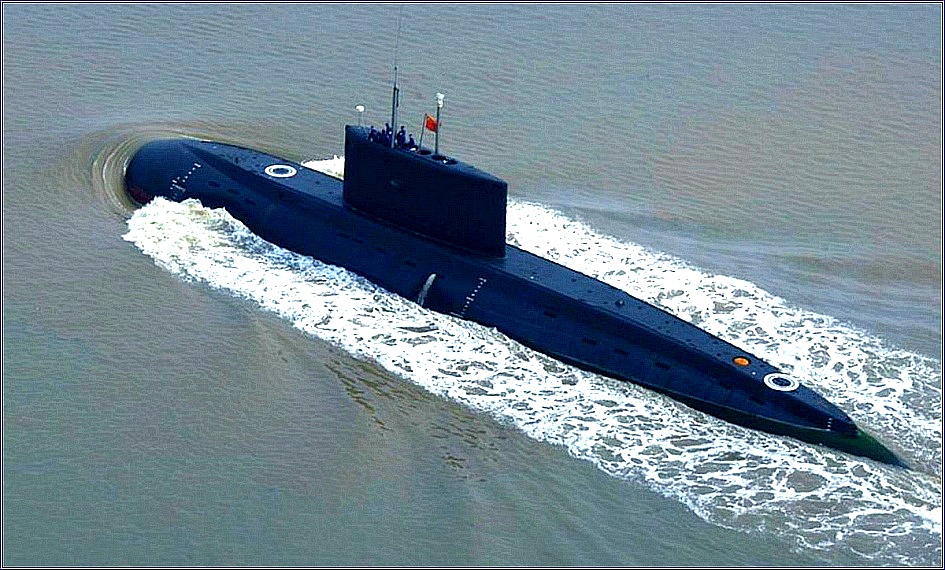

                         디젤잠수함 유안급  ( 러시아 636 복사판 )



     유안급제원   :   배수량 :  수상 1,900톤,   수중 2,600톤,        크    기  :  77.6m,  선  폭   8.4m,  홀수  5.5m

     추         진   :     MTU16V-396  디젤기관 2기  1축추진

     무         장   :    533mm 어뢰발사관  6문,  YJ -82 대함미사일120km사정거리,       YU-6 어뢰 18발













 킬로급 제원 :  배수량  수상 2325톤,  수중 3075톤,   속   력 : 수중 17노트,  수상 10노트,  항속거리 7노트  6,000해리

 크         기  :   73,6m    전폭  :  9.9m   홀수 6       승 조 원  :  52명( 사관 13명 )

기          관  :   디젤 Type4-2AA-42Min48(3600마력 ),  발전기 2기 모터 (15,900마력 ) 1축

                      발전기 2    모터MT-1682RL(204마력 )

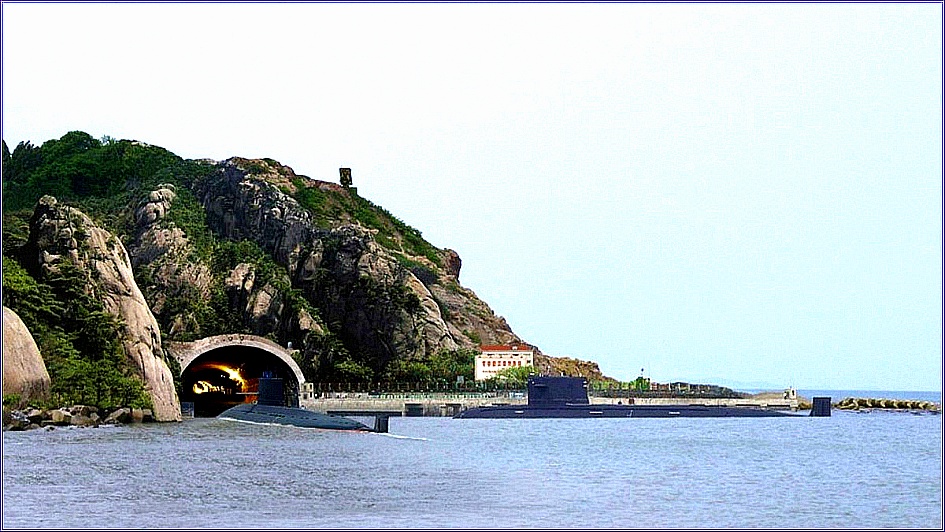

      중국이 자랑하는잠수함  비밀기지?  해저자연동굴 인지?

      인위적으로  만든 동굴 기지같읍니다.            .



  골프급
