D D G 세종대왕 함 ( KD3)
한국 해군의 정의 : 현재 한국해군이 밝히는 해군의 정의는 해군은 해상 작전및
상륙작전을 주임무로 하고 , 이를위하여 편성장비되며 필요한
교육과훈련을 한다.라고규정하고있다.
해군 존재의 정의 : 하나 , 자주적인 해군력을 구축하여 전쟁을 억제한다.
둘 , 해양우세권을 학보하여 전승을 보장한다.
셋 , 해양할동을 보장하여 국가이익을 증진한다.
넷 , 해군력을 현양하여 국위를 드높인다.
DDG 991 세종대왕 (KD3)
해군의 분류
연안해군(CoastalNavy) : 바다로부터오는 적의공격에 대해 방어를 수행하는 해군을 말한다. 연안 해군은 만재
배수량 2,000톤 미만의 코르뱃급, 함정및 고속정과같은 함정을 중심으로 12마일 영해및 연안 주변을 주요 작전
지역으로 삼고있다.
지역 해군(Regional Navy) : 원양을 순항 하면서 작전울수행하는 대양해군과 자국의연안을방위하는 연안해군의 중간
단게의 해군으로해양대군으로 발전할수잇는 잠재력을지닌 해군 의미한다.1982년200마일 해역까지의 경제적영향력을
부여한다는 국제법이제정되면서 넓은해역을 가지고 있는 국가들은 점차로 해군력을 확장하여 지역해군으로 변신을
준비하고있다. 지역 해군은 모두 3,000톤 이상의 대양 항해가 가능한 함정을 주력으로 사용하고있다.
대양해군 (Ocean-goingNavy) : 혹은 세계해군(Gobal) 이있다. 대양해군은 대양를 항해 하면서,적의영토를공격할수
있는 해군을 말한다. 바다를 통한 적의 공격을 억제하고, 해상 수송로를 보호하는 등의 장기적이고 지속적인임무를
수행할수 있어야 한다. 항공모함을 주축 으로 하는 기동함대와 함계 이를 동반해 보호할수있는 원자력 잠수함등이
반드시 필요하다. 대양해군의 임무를 수행할수 있는나라는 미국정도이며, 작금에 들어 러시아 영국 프랑스, 항모
와 원자력 잠수함을통해 대양해군의 면모를갖추고있다.중국과 인도, 강력한호위함세력을 지닌 일본자위대도 이범주
에 포함 하기도한 대한민국 해군 역시 대양해군으로 확장을 서두르고 있다.
대한민국 세종대왕급 이지스구축함
제원 : 승조원 300 명 / 배수량 만재 10,000 톤
전장 166m / 전폭 21.4m 홀수 6.5m
엔진 LM2500 (29,500 X 4)
항속거리 9900km , 전투시스템 이지스 베이스라인 7.1
대잠 전투시스템 : MS-2005F
레이더 : SPYID(V)3차원 / SPO-9B 3차원 레이더
SPG-62 사격통제기 3기
소나 : DSQS 바우소나 / QR-220K TASS
무장 : VLS 128 셀 / SM-2BLOCK 111A 80발
MK45 MOD4 함포1문 / SSM-700해성 4연장4기(16발)
RAM 21연장1기 / 골키퍼30mm CIWS 1 문
한국형 아스록 16발 / 대잠 핼기 링스 2대
국산 어뢰 청상어
21연장 RAM 근접 방어용 미사일 발사순간
MK45 MOD4 127mm 함포
골키퍼 : 30 mm 근접대공방어 분당 약4200 발사 골키퍼 : 30 mm 근접대공방어 분당 약4200 발사
한국 및 네덜란드 채택 , 삼성탈래스 국산화
미함대와 합동기동 훈련에 참가한 DDG 991
DDG 991 세종대왕
DDG 992 율곡이이함
DDG 993 서애유성룡함
DDG 991 세종대왕급 배수톤수 10,000
해군기동 훈련에 참가한 안중근급 214 잠수함, P 3KC 해상초계기
알레이 버크(미국) 급에서 동시에 수직 발사되는 대공미사일, SM 2로 보여짐니다.
수직발사 런처에서 발사되는 SM2 대공미사일 세종대왕급 에서
발사되는 모습같내요. 우리 세종대왕함(KD3) SM2가 탑재됨니다.
국산 함대함 미사일 해성 사정거리150km 속도 마하 0.9 가격 약20억
수직발사대 런처에서 이탈하는 순간
MK 48 수직 발사대
DDH 976 이순신급 구축함 ( KD 2
DDH 975 충무공 이순신함
DDH, 976 문무대왕함
DDH 977 대 조 영 함
DH 978 왕 건 함
DDH 979 강감찬함
DDH 981 최 영 함
제원 : 만재배수량 : 5520 톤 / 승조원 260 명
전장 : 150 m / 전 폭 17.3 m
홀수 : 7.3 m / 최대속도 29 노트
엔진 : CODOG / LM 2500 가스터빈 2 X 29,100hp
MTU 20V 956 TB 92디젤 4,000 hPx2
항속거리 : 5,500nm /
전투시스템 : BAe-SEMA 삼성 KDCOM 리튼KNTDS 링컨 11
레이더 : AN/SPS --49 (V) 52차원 대고래이더
MW-08 3차원 대공레이더
STIL2.4조사기2기
소 나 : STN 아틀라스 DSQS-21B2
무장 : MK41 VLS32TPF ( SM2 BLOCK 111 )
한국형 VLS 32셀 장착예정
SSM-700K 해성 4연장 2기 / MK45 MOD4 127mm 함포
21연장 RAMblock 1 / 30 mm 골기퍼 CIWS

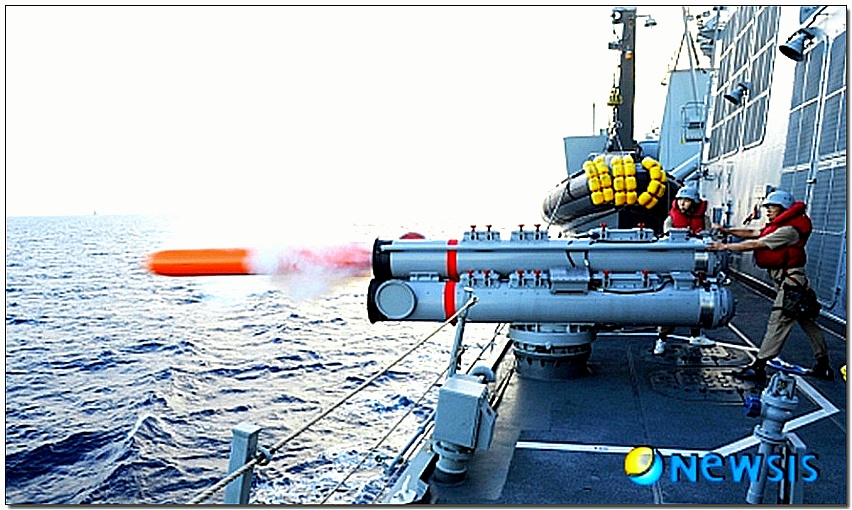

MK32 3연장 어뢰발사관2기 / 링스대잠핼기 1대

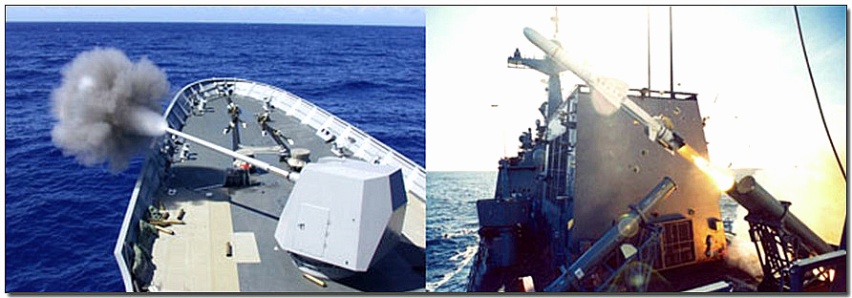

MK45 MOD 4 127mm 함포 SSM-700K 해성 대함 미사일
링스대잠핼기 에서 발사되는 시스쿠아 미사일
좌로 이순신급 , 우로 광개토 대왕함
DDH 973 광개토대왕 ( KD1
재원 : 승조원 170명 / 만재배수량 3971톤
전장 133.3 m / 전폭 14.2m
홀수 4,.2m / 최대속도 30노트
추진방식 CODOG
엔진 : LM2500가스터빈 (29,100hp) x 2
MTU20 V 956 TB92 디젤 (4,000hp)x2
항속거리 4,500nm(8,100km)
레이더 : SPS-49(V)5 2차원대공 / MW-08 3차원 대공
STR 180사격 통제 / 소나DSQS -21BZ
무장 : MK48 VLS시스페로우 16셀 / MK 32 3연장 어뢰발사기 2기
하푼 4연장 2기 / 오토메라라 127 mm함포
골기퍼 CIWS 2문 / 링스 대잠 핼기 1대
DD971 : 광개토대왕함 / 972 : 을지문덕함 / 973 : 양만춘함
독도방어 순항훈련중인 광개토대왕함
우리나라 최초로 건조한 구축함으로 그의미가 크다하곘다.
광개 대왕함 부터 KD 시리즈가 시작되었다. (KD1)
일 본 (日本 ) 이지스 구축함
알버레이 플라이트2급 인 미국 이지스함과 동종함으로 우리세종대왕 함과 자매지간, 일본은 현재 6척의 이지스함을
보유하고있다. 추가로 2척이상 추가건조 가 결정되어 총8척을 확보할 계획이다.

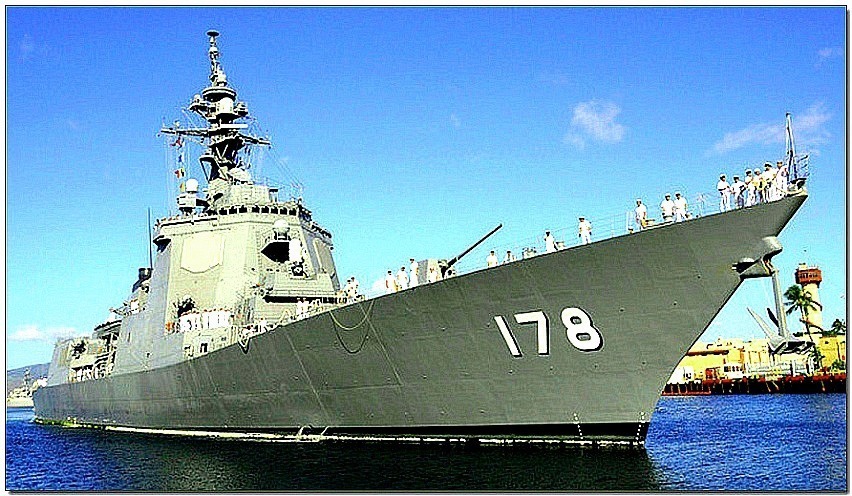

일본 아타고급 DDG 177, 178
공고급 이지스함
아타고급제원 : 승조원 300 명 / 만재배수량 10,000 톤
전장 165 m / 전폭 21 m
홀수 6.2m / 추진방식 CO GAG
엔진 LM2500 가스터빈 (25,000hp)x2기
전투시스템 이지스 NTDS
레이더 : SPY- 1D(V)3차원 대공
CPS-28D 대수상 / SPG -62 사격통제
소나 SQS -53 바우소나
무장 : MK 41 VLS 96셀 / SM-2MR 아스록
TYPE 90 SSM-4연장2기 / MK45 MOD4 127mm 함포
20mm 팔랑스블록1B 2문 / 324 mm 3연장 어뢰발사관 2기
핼기 SH - 60K 1대
공고급을 개량한 아타고급
휴 가 급 핼기 구축함
DDH 휴가 핼기 구축함
제원 : 기준 배수량 13,500 톤 / 만재 배수량 17,000 톤
전장 1 96m / 전폭 33 m / 홀수 7 m
추진방식 COGAG / 최고속도 30 노트
엔진 LM2500 가스터빈 ( 25,000hp ) 4기
레이더 FCS -3차원 다기능 / CPS - 28 대수상 레이더
FCS -3-31B 사격 통제
소나 CQQ - 21 / ATASS
무 장 : MK41 VLS 16셀 (ESSM, 아스록 )
20mm 팔랑스 불록1b 2문
324mm , 3연장 어뢰발사기2문
핼기 sh-60k 3eo / MH -101 1대
다카나미 급 6,300 톤으로 일본의 최신 구축함
다카나미제원 : 승조원 176명 만재배수량 6.300 톤
전장 151m / 전폭 17.4 m
홀수 5.3 m / 추진방식 COGAG
엔진 LM250 가스터빈 (21,500 hp ) x 2
SMIC 가스터빈 (21,850 hp ) x 2
최대속도 30노트 / 전투 시스템 OYQ 7
레이더 OPS-24B 3차원 대공 / OPS 28D 대수상
FCS -3-31B 사격 통제
소나 OQS -5-1 바우 / QQR-2 TASS
무 장 : MK41 VLS 32셀( 시페로우 16셀, 아스록 16셀)
TYPE -90SSM-1B4연장2기 / 오토메라라 127mm 함포
20mm 팔랑스 CIWS 2문 / 324mm 3연장 어뢰발사기2기
SH- 60K 1대
다카나미 1 번함 격인 DD 115 함
일본 구축함 세력
DDG : 177, 178 아타고급 2 척 ( 2007-2008 이지스 ) 10,000 300 명
DDG : 173 - 176 공 고 급 4 ( 1993-1998 이지스 ) 9,500 300
DDG : 171, 172 하타가제 2 (1986 - 1988 취역 ) 5,900 260
DDG : 169, 170 타지카제 2 (1979 - 1983 " )
DDH : 181, 182 휴가 2 ( 2009-2011 핼기구 ) 17,000 347
DDH : 143, 144 시라내 2 ( 1980-1981 핼기구 ) 7,200 350
DDH : 141, 142 하루나 2 ( 1973-1974 기 구 ) 퇴 역 ??
DD : 110, 114 다카나미 4 ( 2003-2006 취역 ) 6,300 톤 176
DD : 101, 109 무라사메 9 ( 1996-2002 취역 ) 6,200 톤 165
DD : 153, 158 아사기리 5 ( 1989-1991 취역 ) 4,900 톤 220
DD : 122, 132 아쯔유키 11 ( 1982 - 1987 취역 ) 4,000 톤 220
핼기 구축함인, 시라내2척(7,200톤)과 , 하루나급 2척은 퇴역
대상이며 하루나급은 퇴역한겄으로 알고 있읍니다. 휴가급을 3척
더건조하여 시라내와 하루나를 모두대체할겄으로 발표되었읍니다.
현재추가건조중이라고 합니다. 글쓴이 주, 합계49척 2007년 자료
공고급 이지스함에서발사하는 SM3대공미사일
중국 방공 구축함 란저우급
란저우급 구축함 170 , 171
중국 DD 란저우 급 제원
승조원 280 명 / 만재 배수톤수 7,000톤
전장 154m / 전폭 17 m
홀수 6m / 추진방식 COGAG
엔진 UKRAINE DN 80 가스터빈 2기 (24,300hp) x 2
MTU 12V 116 TB83 디젤2기 (4420 hp) x 2 기
최대속도 29노트 / 항속 거리 4,500nm ( 15노트 항해시)
레 이더 TPE-348 3차원 다기능 / TYPE- 364 2차원 대공
TYPE 517H-1 2 차원 대공 / TYPE -347 사격 통제용
Mineral-ME 대함 미사일 발사 통재
함정 취역일자 2004 년
란저우급무장 : HQ-9 SAM48 셀( 6 X8모듈 ) / YJ-62(C-602) 4연장 2기
100mm 함포type-210 / 30mmTYPE730-CIWS 2문
324 mm 2연장 어뢰발사기 2기
핼기 Z-9c/ka -28대잠 헬기 1대
