일본은 2차대전 패전국이자 자위대란 이름으로 25만명의 실지적인 군대를 보유한나라다. 틈만나면 군비 확장에 열을올리고있는
나라며 서방세계 해군력2위라 는 세력을를 보유한 달갑지안은 나라다. 가갑고도 먼나라일본 아직도 공식적인 사죄한번 하자안은
나라가 일본이다, 지금도 세계정복을 꿈을꾸고 있는나라인지도 모르곗다. 2017년 국방비 461어억불 우리나라 368억불(2017년)

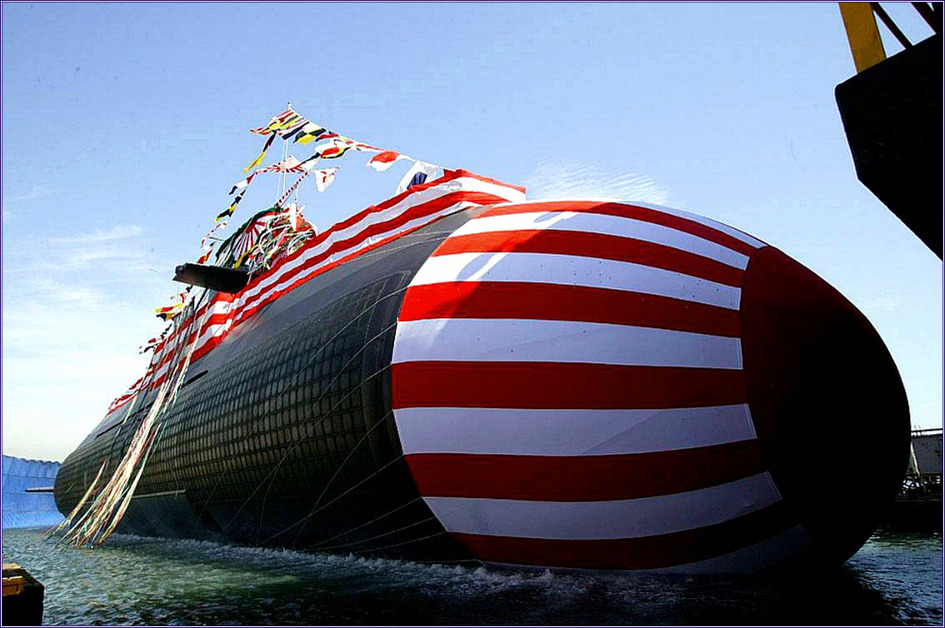

잠수함 진수식 임니다.. 우리하고는 다른모습임니다. 일본 잠수함은
서방세계에서 유일하계 복각식잠수함을 건조운용하는 나라임니다.

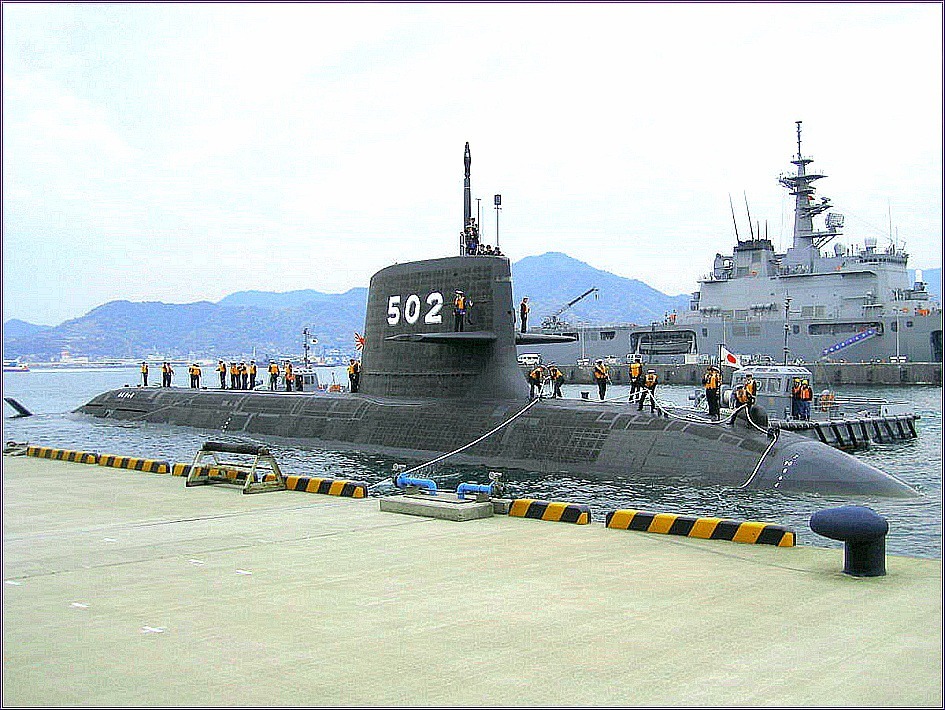

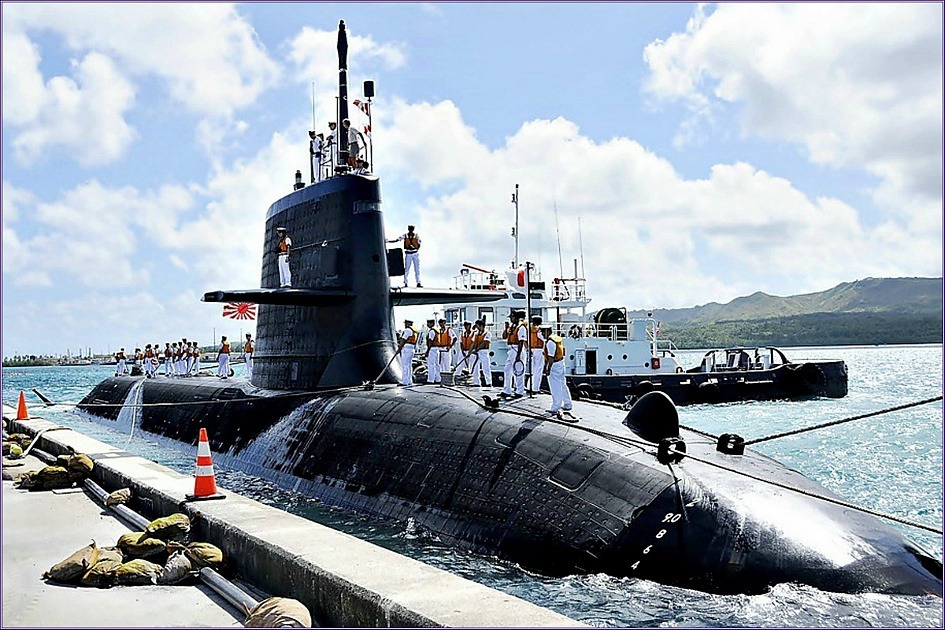

Ⅰ ) 소 류 급
크 기 : 길이 84m 폭 9.1m 홀 수 8.5m 배 수 톤수 : 수상 : 2 900톤 수중 : 4,200톤
주 동 력 : V4-275 R MK-111스털링 AIP 4기 / 디젤 2기
무 장 : MU-606, 533mm어뢰 6문 89식 중어뢰 및 하푼 계30발
속 도 : 수상 13노트 수중 최고 20노트 2018년 현재 9척까지 취역
건 조 비 : 초도함 604억앤 후속함 513억앤 소 나 : 함수소나 , TASS견인소나 , 측면배열소나 (FAS )
탐지레이더 : J/ASS-6개량형 7 탑재, 탐지능력 : 74.1km
안전 심 도 : 500m , 승 조 원 : 65명, 항 타 : X 항타 눈물방울 형에서 궐련형으로 선체를 변경
1) 장보고 -Ⅲ & 소류급의 비교 : 헌터킬러 성능 : 소류급은 선체전체에 음향타일로뒤덮고 복각선체라 정숙성 면 에서상당히
우수하다. 또한우수한 ZOO"7소나를 탑재해 적잠수함을 공격하는대 매우유리할것으로보인다.
장보고-Ⅲ의 소나는 소류급 보다 는 열세지만 성능상 비슷해지려면 장보고-Ⅲ , 배치 -2 이후부터나 가능할것으로 보인다.
소류급은 헌터킬러에 특화된 잠수함으로 나라마다 그특성이 다르다. 소류급의 게통도
2) 전력 용량
소류급의 전력용량은 호주의콜린스급의 50%에도 못미친다. 이는배터리를
자주 교체해야 한다는 뜻이다. 반면 장보고-Ⅲ는 최대 3주동안 잠항작전
을 뛰는것을 목표로 하므로 상당이 길겄이다.
3) : 잠항심도 ; 소류급은 HY-130강에 버금가는 내압선체를 NS-110강과 외부선체를NS -80 강을 채용한다. 이로인해
잠항심도 500m이상 잠항할수있다. 물론 장보고-3Ⅲ도 다른 한국해군 잠수함보다도 더깊계 잠항할수 있을것이다.
214급(손원일급 ) 잠항심도400m . 어뢰탑재장면. 수평으로 잠수함 출입구로 장전하는모습이 이채롭습니다.
4) 작전반경
호주 잠수함 사업에서문제시 되었던겄으로 콜린스급에 비해서도 항속거리
가 뒤떨어진다. 물론 양국의 잠수함 설계사상 차이를 감안해야한다. 일본은
영해 방어및 타국 잠수함 차단을 목적으로하며, 한국은 비대칭전력으로 통상
파괴전력으로 운용하기때문이다.
5) 대수상 함정 타격 능력
장보고-Ⅲ는 VLS를 탑재해 한국형 초음속 대함 미사일로 수상함에 막대한
타격을가할수있다. 그러나 소류급은 오로지 적잠수함 차단에만 목적으로만
설계된함정으로 헌터킬러 에 특화된 잠수함이다.
6) 기동성 : 기동성은 X 방항타를 채용해 우수한 기동력을 갖추었으며 해저에서도 안정적인 작전 성능을 보장한다. 다만 속력이
콜린스급보다 느린계 문제이다.
요 약 : 소류급 잠수함은 타국잠수함 추적 및 차단을 하는헌터킬러 성능으로 특화 되어있으며 작전반경도 일본 해역 방어에
특화되어있다. 반면 장보고 -Ⅲ는 여타공격 잠수함과 같이 다목적으로 침투및 통상파괴를 할수있다는 점이다.
스팩만 가지고 떠들어 대는 것과 실제는매우다른것. 한예로 일본 오야시오급 잠수함이 1km이내로 접근한 한국의 \
장보고급(209)을 겨우발견 하였다고한다. 이후일본은 209급의 정숙성에 크계놀랐을 정도라고한다.
일본은 소류급을 12척까지 장비할겄이며 현재10번함 까지 진수헀으며 현재 9척이 취역하였읍니다. 일본은 한해 1척식
건조하고 16년운용하 면 예비물자로 보관한다고합니다. 실제전시가 되면몇척의 잠수함이 작전에
투입될지는모른다는 이야기가 있다. 사실일까? 사실임 **** 필자주 ****
소음을줄이기위해 선체애 흡음타일을 부착한모습.
하푼 블럭 -Ⅱ 잠대함 미사일로 사용

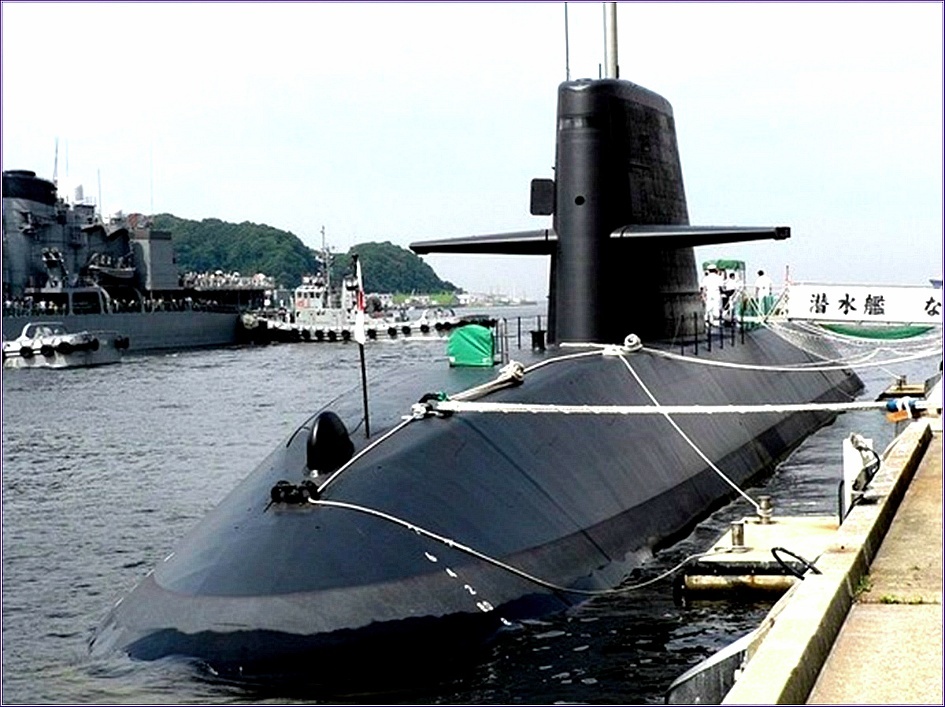

Ⅱ) 오 야 시오 급
오야시오급 : 가와사기 & 미쓰비시 고베공장 1998년 3월16일 05-SS 진수 눈물방울 형에서 궐련 형태로 형태변경
무 장 : 89식 어뢰 잠대함 하푼 미사일 HU603 - 533mm 6문
소 나 : J/ZQQ-6 시스템 속 도 : 수상 13노트 수중최고 : 20 노트
크 기 : 81.7m , 폭 8.9m , 홀수 7.4m 배수 톤 수 : 수상 2,700 톤 / 수중 4,000톤
1998년 -2006년 10척 건조 , 초도함 1 번함 521억 9,000만앤 , 마지막 10번함 458억앤
승 조 원 : 70명(사관 10명) 일본 잠수함 특성상 톤수에 비해 승조원수가 많기로 유명 자동화보다는 재래식 디젤
이라는 한계를 탈피하지 못한겄으로 보여진다, 많은 승조원을 탑승시켜 임무숙지능력과 근무시간 단축
으로 승조원의 피로도를 줄이는 장점도 있다
Ⅲ ) 하루시오급
크 기 : 길이 78m, 폭 10m , 홀수 7.7m 배 수 톤 수 : 수상 2450톤 / 수중 : 2750톤
주 동 력 : 가와사기 21v251/25s 디젤2기 (5520마력 ) 후지모터 2기(7200마력 ) 1축
탐지레이다 : 대함탐색 TROZPS-6(1밴드 음 탐 기 : OK : ZQQ-5B , JOR-1(BOR-15)
미사일 대항력: ECM : ZLR -6 무 장 : 533mm 6문 SSM Type 80/89 서브하푼 20발
속 도 : 수상 12노트 수중 : 최고 20 승 조 원 : 74명 (사관10명)

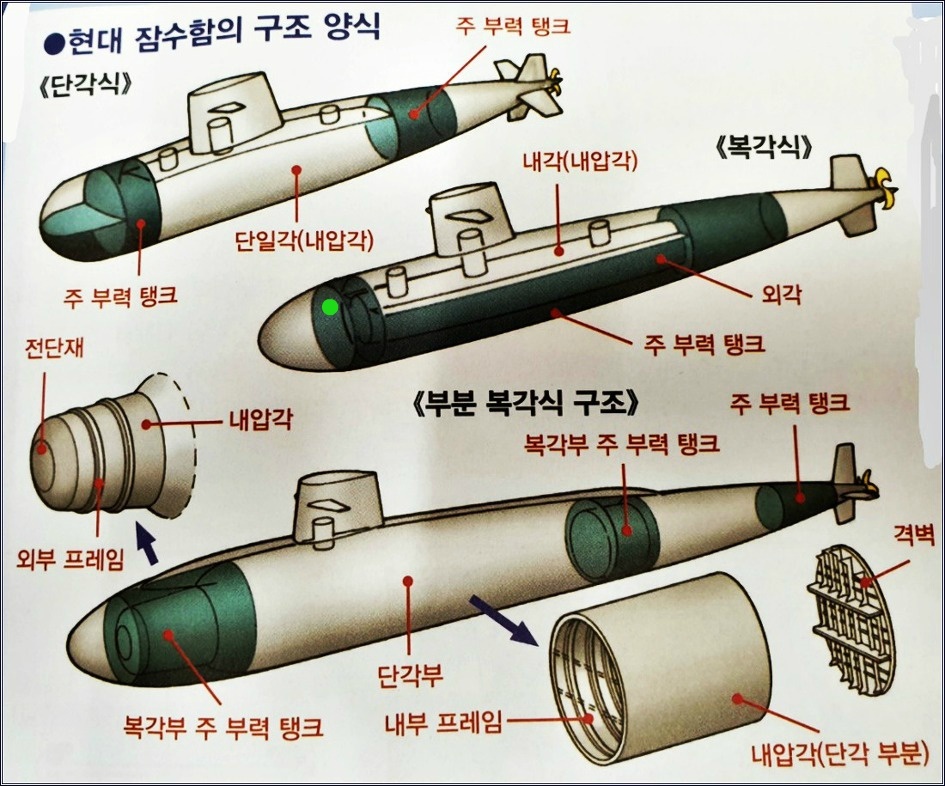

일본의 복각식 잠수함 구조

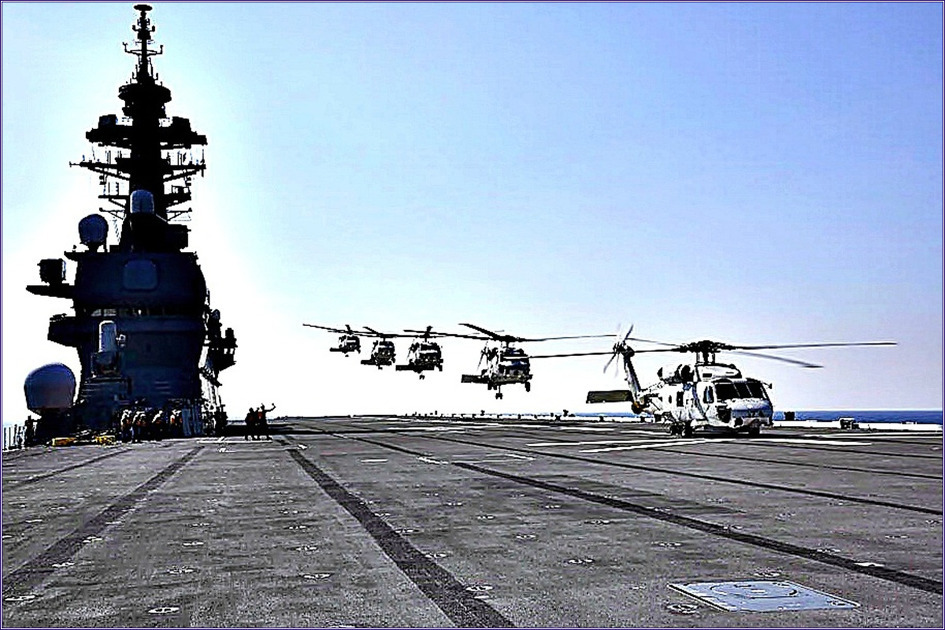

이즈모 항모
일본은 항모로정식 개조보유 할겄을 공식적으로 발표했으며 함재기로 42대의 F-35B(수직이착륙)를 확보하기로 결정했다.
제 조 사 : 구 IHIM U 현 - JMU 위상배열 레이더 : CPA50 FCS34 C밴드대역 부분만 탑재
배수톤수 : 경 하 : 19,500톤 만 재 : 27,000 톤, 길 이 : 248m, 폭 38m
홀 수 : 7.5m , 출 력 : 112,000hp (84,000kw), 엔 진 : 4 x COGAG (shaftsx2)
속 력 : 30노트(56 무 장 : phalansBlock1Bx2, ScaRamx2, MG12,7 mm
함 재 기 : 평상시SH-60K , MCH -101탑재 최대28대 가능, 현 재 : 2척 배치, 총사업비 : 2378억앤
위에 이즈모, 만재 27,00톤/ 아래 휴가 , 만재 18,000,독도함 과 비슷
함번 183 번 과 184의 이즈모급 항모 (이즈모 / 카가)만재 27,000톤 일본은 해병대용 F-35B를 염두에 두고 개발한 항모인대 실제 미
해군에서 운용중인 중형와스프급 항모는 41,150톤으로 길이 257m로 이즈모보다. 75%가 더큰 상태로약 42대의 함재기를운용
예상보다넓은 간판이 필요한 상태로 이즈모급에서 과연 28대의 함재기를 운용할수 있을지 의문시된다.
참고로 독도급은 6대의 F-35B (수직이착륙)를 운용할수있다고한다. 허나 전략적, 전술적 의미가없다. 최소 20대이상 운용할수있는
항모와 운용장비가 필요하다. 일본이 42대를 확보하는 겄도 이런전략적 선택이 뒤따르기 때문이며 , 이즈모급에서 척당 21대의
함재기를 운용한다는 계산이 나온다. 42대 중 훈련용으로 4-6 대가 전용될겄으로보여 실제36-38대 정도가될겄이다. 이즈모급2척이
운용할수있는 최대숫자와같으며 일본 이 중국에 대응해 2척의 이즈모급을 동시에운용한다면 총40여대의 함재기를 사용하여 상당한
대응력을 갖출수있을겄이다. 2022년 전후로 배치될 전망이다. ......필자주.........
이 즈 모 DDH-183, 2013년 6월진수, 2015년 3월25일 취역
카 가 DDH-184, 2015년 8월27일, 2017년 3월22일 취역
격납고 127m x 26.5m 높이 7.5 & 9m
격납고 : 엘리베이터 아일랜드 전방갑판 21.6m x14m
아일랜드 후방갑판 15m x14m
일본의이지스함
DDG-173 Kongo : 일본은 콩고급 이지스함을 아시아최초로 도입운용하는 나라로 현재총6척을 실전배치, 6척중 최초도입분 콩고급
4척을 아타고급으로 개량하는 사업을진행하고있다. 공고급 1993-1998년 취역, 아타고급은 2 취역 1척진수( 2018년7월30일 ) 1척
건중으로 2022까지 8척의 이지스함 체계로 운용한다고 합니다............. DDG-173 Kongo 급 제2호위대군
DDDG-173 공고급 제원 - 길이 : 161m, 선 폭 : 21m , 선 수 : 6.2m, 배수 톤 수 : 경하 : 7,000톤 만 재 : 9,845 톤
속 도 : 순 항 ; 20노트, 최 고 : 30노트, 승 조 원 : 307명 ( 사관27명 ),
무 장 : 29/61셀 MKVLS 각1대 (스탠다드 SM-2MR , 에스록 합계 90발 )하푼 다연장발사기 2기
127mm단장포 1문 20mm 팔랑스 (CIWS 2기), 324mm 3연장 어뢰발사기 2기
함재 기 : SH-60대잠핼기 2대 (격납고없음 ), DDG-174 Kirishima제1호위대군
DDG -175 Myogo 제3호위대군
DDG -176 Chokai 제4호위대군
JDS - DDG-177 아타고 급제원
배수 톤수 : 경하 7,700톤 만재 10,000톤, 제 원 : 길이 165m 선 폭 : 21m 홀수 : 6.2
속 도 : 30노트 ( COLTAG ,방식 2축추진, LM2500터빈4기 100,000 마력 )
승 조 원 : 310 ( 사관 27명 ), 함 재 기 : SH-60, 2대 (격납고 있음), 작 전거리 : 4500해리 ( 20노트 순항시)
무 장 : 요격체계 MKVLS 전방에 1기 64CEL, 후방에 1기 32CEL , SM3(요격 머슬 )와
ESSM(중단거리대공 머슬 ), CIWS팔랭스2기, SSM-1B 4연장 발사기2기, 3연장 어뢰 발사관, 아스록(ACROC)
공동교전능력 탑재 (Cooperative Engagement Capabilit ) JDS-Atago DDG-177 2008년취역
JDS Ashigara DDG-178 2008년취역
DDG-179, 2018년 7월30일 월진수 일본의 7번째 이지스함, 2020년 까지 8척을 보유하는 계획을 착실히진행하고 있는모습
그러나 콩고급 4척은 취역한지 20년이넘은 함정으로 신형함인 아타고급으로 개량하는
사업을 진행중인겄으로 알려졌다.
일본이 자랑하는88합대
일본의 해군력 휴가급 핼기구축함 : 2 척 (4척 체제로 ) 이즈모급 : 2
공고급 이지스함 : 4 척, 아타고급 이지스함 : 4척 ( 2척 취역 1척진수 1척건조중 )
아카즈기준이지스함 : 4척 ( 4척 추가) 무라 사 메구축함 : 9척 외 11척
호 위 함 : 24척 잠 수 함 : 22척체제로
대잠초게기 PC-3 : 80 대, 신형대잠초계기P-1 : 33 기 , 대 잠 핼 기 SH-60 : 130 , 소 해 핼기 : 15 대
