전세계 공대공 미사일
미국 공대공 미사일
AIM-9B 사이드와인더 (Sidewinder) : 단거리 공대공미사일
유도 방식 : 적외선 유도 탄 두 : 4.5kg파편폭풍
최대사거리 : 8~10km 개 발 국 : 미국
실 전 배치 : 1956년 제 작 사 : 레이시온

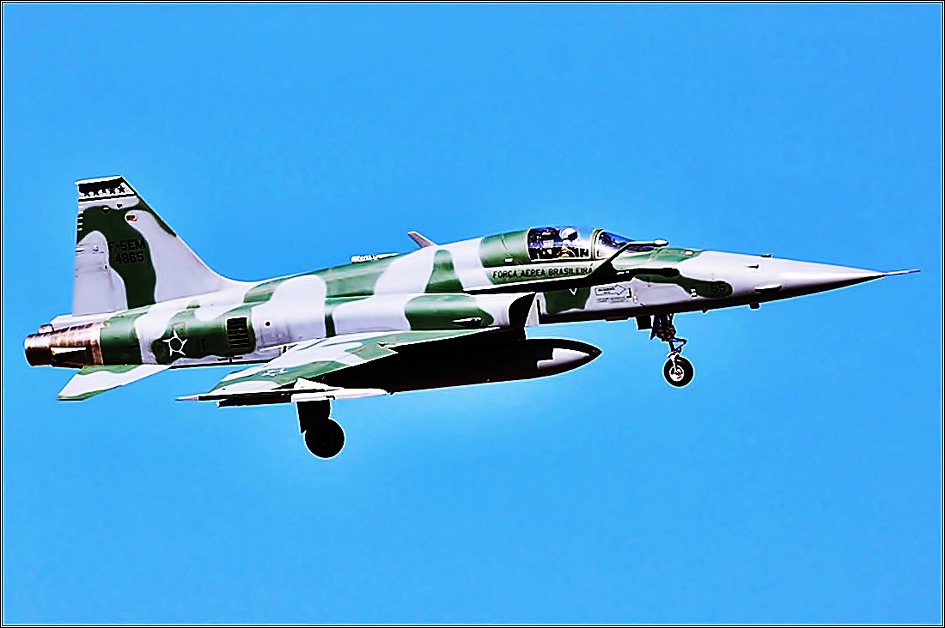

현운용국 (운용 기종) – 브라질 (F-5EM/FM), 필리핀 (FA-50PH)
AIM-9D/G/H 사이드와인더 (Sidewinder) : 종류 – 단거리 공대공미사일
유도방식 – 적외선 유도 탄두 – 11kg 관통형 파편폭풍 최대사거리 – 8~10km
개발국 – 미국 실전배치 - 1960년대 중반 제작사 – 레이시온
현용국 (운용 기종) – 이스라엘 (F-16C/D), 브라질 (A-4KU)
AIM-9L/M 사이드와인더 (Sidewinder) , 종류 : 단거리 공대공미사일,
유도방식 : 적외선 유도 탄두 – 9.4kg 관통형 파편폭풍, 최대사거리 – 20km
개 발 국 : 미국 실전배치 : 1977년 (AIM-9L) 1982년 (AIM-9M)
제작사 – 레이시온
파키스탄 (F-16AM/BM, F-16C/D
F-7PG, 미라지 3 ROSE), 루마니아 (F-16AM/BM), 사우디아라비아 (F-15C/D, F-15S
토네이도 IDS), 대한민국 (F-16C/D, KF-16C/D), 대만 (F-16A/B 블록20), 스위스
(F/A-18C/D), 태국 (F-16AM/BM), 터키 (F-16C/D, F-4E Terminator 2020)
영국 (호크 T1/T2), 아랍에미레이트 (F-16E/F)
현운용국 (운용 기종) – 미국(F-22A, F-15C/D, F-15E, F-16C/D, A-10C, F/A-18A/B/C/D,
F/A-18E/F, F-5N/F, AV-8B, AH-1W, AH-1Z), 캐나다 (CF-188A/B), 칠레 (F-16AM/
BM, F-16C/D), 베네주엘라 (F-16A/B), 포르투갈 (F-16AM/BM), 스페인 (EF-18A/B,타이푼
( EAV-8B), 체코 (JAS-39C/D, L-129), 덴마크 (F-16AM/BM), 이집트 ( F-16A/B/C/D),
핀란드 (호크Mk.51A), 헝가리 (JAS-39C/D), 그리스 (F-4E AUP, F-16C/D), 이란 (F-16C/D)
이스라엘 (F-16C/D), 이탈리아 (타이푼, 토네이도 IDS AMX, AV-8B) 일본 (F-4EJ), 요르단
(F-16AM/BM), 쿠웨이트 (F/A-18C/D), 말레이시아 (F/A-18D, 호크 Mk.108, 호크 Mk.208),
네덜란드 (F-16AM/BM), 노르웨이 (F-16AM/BM), 오만 (F-16C/D, 호크 Mk.2 03),
AIM-9X 사이드와인더 (Sidewinder) 종 류 : 단거리 공대공미사일
유도 방 식 : 적외선 유도 탄 두 : 9.4kg 관통형 파편폭풍
최대사거리 : 35km (사거리 연장형 개발 중) 개 발 국 : 미 국
실 전 배 치 : 2003년제작사 – 레이시온
현용국 (운용 기종) : 미국 (F-22A, F-15C/D, F-35A/B/C, F-16C/D, F/A-18A/B/C/D, F/A
18E/F), 호주 (F/A-18F), 벨기에 (F-16AM/BM), 덴마크 (F-16AM/BM),
이탈리아 (F-35A), 인도네시아 (F-16C/D), 핀란드 (F/A-18C/D), 말레이시아
(F/A-18D), 폴란드 (F-16C/D), 사우디아라비아 (F-15SA ), 이스라엘 (F-35A),
싱가포르 (F-15SG), 대한민국 (F-15K, F-35A), 스위스 (F/A-18C/D), 터키 (F-16C/D)
AIM-9J/N/P사이드와인더 (Sidewinder) , 단거리 공대공미사일, 유도방식 : 적외선 유도
탄 두 : 4.5kg 관통형 파편폭풍, 최대사거리 : 15km 개 발 국 : 미국
실전배치 : 1972년 제 작 사 : 레이시온
현 운용국 (운용 기종) – 바레인 (F-5E/F), 이집트 (F-16A/B/C/D, 미라지 5), 인도네시아 (F-
16A/B,호크 Mk.209), 이란 (F-14AM, F-4D/E, F-5E/F, 미라지 F1EQ/BQ, 사에케, 코우사르),
대한민국 (F-5E/F, KF-5E/F, F-4E), 대만 (F-CK-1, F-5E/F), 스위스 (F-5E/F),
튀니지 (F-5E/F), 태국 (L-39, 알파젯), 싱가포르 (F-16C/D)
AIM-7E 스패로우(Sparrw) 종 류 : 중거리 공대공미사일
유 도 방식 : 반능동 레이더 유 탄 두 : 40kg 고폭탄/파편폭풍
최대사거리 : 45km 개 발 국 : 미국
실 전 배 치 ; 1963년 제 작 사 : 레이시온
현운 용국(운용 기종 ) : 이란 (F-4D/E, F-14AM)
AIM-7M 스패로우(Sparrow) 종 류 : 중거리 공대공미사일
유 도 방 식 : 반능동 레이더 유도 탄 두 : 40kg 고폭탄/파편폭풍
최 대사거리 ; 70km 개 발 국 : 미 국
실 전 배 치 : 1982년 제 작 사 ; 레이시온
현용국(운용 기종) : 미국 (F-15C/D, F-15E, F/A-18A/B/C/D, F/A-18E/F)캐나다 (CF-188A/B),
스페인(EF-18A/B), 그리스 (F-4E AUP), 터키 (F-4ETerminator 2020), 이스라엘 (F-15A/B/C/D),
요르단 (F-16AM/BM), 이집트 (F16C/D), 이라크 (F-16C/D), 파키스탄 (F-16AM/BM), 쿠웨이트
(F/A-18C/D), 사우디아라비아(F-15C/D,F-15S), 말레이시아 (F/A-18D), 싱가포르 (F-16C/D),
대한민국 (F-4E), 일본 (F-15J/DJ, F-2A/B, F-4EJ), 대만 (F-16A/B 블록20)

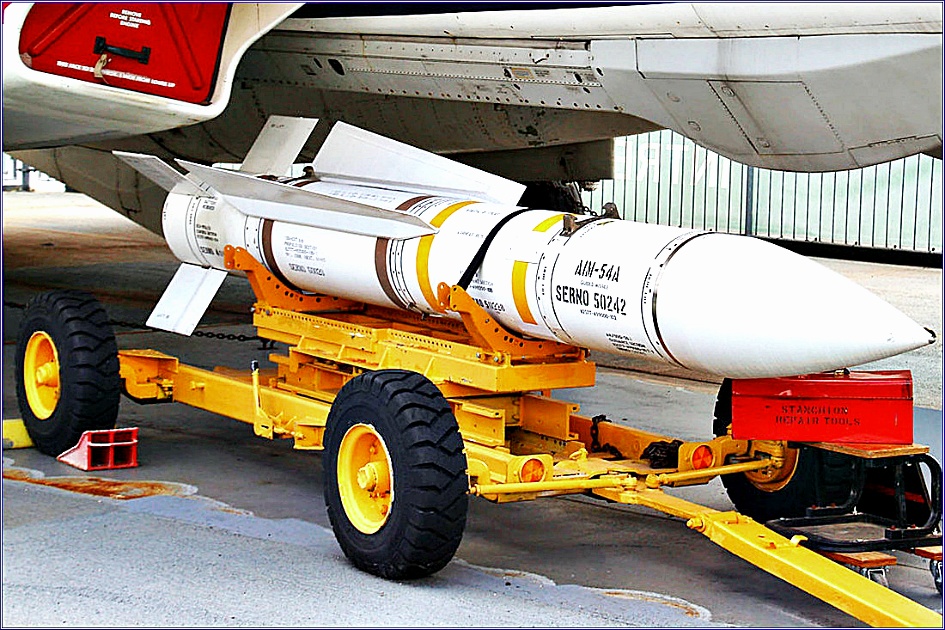

AIM-54A 피닉스 (Phoenix) : 장거리 공대공미사일
유도방식 : 반능동 레이더 유도 (발사시) & 능동 레이더 유도 (종말 단계시)
탄 두 : 61kg 고폭탄 최대사거리 : 190km
개 발 국 : 미국 실 전 배치 : 1974년
제 작 사 : 휴즈/레이시온
현운용국 (운용 기종) – 이란 (F-14AM)
AIM-120A/B 암람 (AMRAAM) 종 류 : 중거리 공대공미사일
유도 방식 : 지령유도 (발사시) & 능동 레이더유도 (종말단계시)
탄 두 : 22.7kg고폭탄/파편폭풍 최대사거리 : 60~75km
개 발 국 : 미국 제 작 사 ; 레이시온
실전배치 - 1991년 (AIM-120A), 1994년 (AIM-120B)
현운용국 (운용 기종) : 미국 (F-15C/D, F-15E, F/A-18A/B/C/D, F-16C/D, AV-8B),
호주 (F/A-18A/B), 벨기에 (F-16AM/BM), 체코 (JAS-39C/D), 헝가리 (JAS-39C/D),
덴마크 (F-16AM/BM), 핀란드 (F/A-18C/D), 독일 (타이푼), 그리스 (F-4E AUP, F-16C/D),
이스라엘 (F-16C/D, F-16I, F-15I), 이탈리아 (타이푼, EAV-8B) 바레인F-16C/D), 요르단
(F-16AM/BM), 쿠웨이트 (F/A-18C/D), 네덜란드 (F-16AM/BM), 노르웨이 (F-16AM/BM),
사우디아라비아 (F-15C/D, F-15S), 대한민국 (F-16C/D KF-16C/D), 스위스 (F/A-18C/D),
스페인 ( EF-18A/B, 타이푼, EAV-8B), 스웨덴 (JAS 39C/D), 태국 (F-16AM/BM),
영국 ( 타이푼 FGR4), 터키 (F-16C/D)
AIM-120C/D 암람 (AMRAAM ) 종 류 : 중장거리 공대공미사일
유 도 방식 : 지령유도 (발사시) & 능동 레이더유도 (종말단계시)
탄 두 : 18.1kg고폭탄/파편폭풍 최대사거리 : 90~120km
개 발 국 : 미국 제 작 사 : 레이시온
실전배치 -:1996년 (AIM-120C), 2014년 (AIM-120D)
현운용국 (운용 기종) – 미국 (F-22A, F-35A/B/C, F-15C/D, F-16C/D, F/A-18A/B/C/D,
F/A-18E/F), 호주 (F/A-18E/F), 캐나다 (CF-188A/B), 칠레 (F-16AM/BM, F-16C/D),
핀란드 (F/A-18C/D), 이탈리아 (타이푼), 그리스 (F-16C/D), 터키 (F-16C/D),
포르투갈 (F-16AM/BM), 폴란드 (F-16C/D), 스위스 (F/A-18C/D), 스웨덴 (JAS-39
C/D/E/F), 파키스탄 (F-16AM/BM, F-16C/D), 아랍에미레이트 (F-16E/F), 모로코
(F-16C/D), 오만 (F-16C/D), 대한민국 (F-15K, F-35A), 일본 (F-35A) 싱가포르
(F-15SG), 사우디아라비아 (타이푼, F-15SA), 대만 (F-16A/B 블록20),
태국 (F-16AM/BM), 영국 (F-35B)
일본의 공대공 미사일
AAM-3 (Type 90) : 단거리 공대공미사일
유도 방식 : 적외선유도 탄 두 : 파편폭풍
최대사거리 : 20~30km 개 발 국 : 일본
실 전 배 치 : 1991년 제 작 사 : 미쯔비시
현운용국 (운용 기종) : 일본 (F-15J/DJ, F-2A/B, F-
AAM-4 (Type 99) : 중장거리 공대공미사일
유도방식 : 지령유도 (발사시) & 능동 레이더유도 (종말단계시)
탄 두 : ?, 최대사거리 : 80~100km, 개 발 국 : 일본
실전배치 : 1999년 제 작 사 : 미쯔비시
현운 용국 (운용 기종) : 일본 (F-15J/DJ, F-2A/ B
AAM-4B (Type 99B) : 장거리 공대공미사일
유 도 방식 : 지령유도 (발사시) & 능동 AESA 레이더유도 (종말단계시)
최대사거리 : 120km 탄 두 : ? 개발국 : 일본
실전 배치 : 2010년 제작사 : 미쯔비시
현용국 (운용 기종) : 일본 (F-15J/DJ)
AAM-5 (Type 04) : 단거리 공대공미사 유도방식 : 적외선유도 & 전자광학유도
탄 두 : 파편폭풍 , 최대사거리 : 35Km 개 발 국 : 일본 , 실전배치 - 2004년
제 작 사 : 미쯔비시 현운용국 (운용 기종) – 일본 (F-15J/DJ, F-2A
중공 공대공 미사일
P L - 2 : 단거리 공대공미사일
유도 방식 : 적외선 유도 탄 두 : 11.3kg 고폭탄
최대사거리 : 10km 개 발 국 : 중국
실 전 배치 : 1970년 제 작 사 : Luoyang EOTDC
현운용국 (운용 기종) : 중국 ( J-7, Q-5 )
PL - 5 : 단거리 공대공미사일
유도 방식 : 적외선유도 탄 두 : 6kg 파편폭풍
최대사거리 : 16~19km 개 발 국 : 중국
실전 배치 : ? 제 작 사 : CAIC
현운용국 (운용 기종) : 중국 (J-7), 파키스탄 (JF-17), 이집트 (F-7), 짐바브웨 (K-8)
미얀마 (F-7, JF-17), 스리랑카 (F-7, 크피르), 수 단 (F-7), 탄자니아 (F-7)
PL - 7 : 단거리 공대공미사일
유도 방 식 : 적외선유도 탄 두 : 12.5kg 고폭탄
최대사거리 : 14km 개 발 국 : 중국
실 전 배치 : ? 제 작 사 : ?
현운용국 (운용 기종) : 방글라데시 (F-7)
P L- 9 : 단거리 공대공미사일 유 도 방 식 : 적외선유도
탄 두 : 11.8kg 관통형 파편폭풍 최 대 사거리 : 22km
개 발 국 : 중국 실 전 배 치 : 1991년
제 작 사 : Luoyang EOTDC
현운용국 (운용 기종) : 중국 (JH-7A/B, J-7) 방글라데시 (J-7)
PL- 10 : 단거리 공대공미사일 유 도 방 식 : 적외선유도
탄 두 : 관통형 파편폭풍 최대 사거리 : ?
개 발 국 : 중국 실 전 배 치 : ?
제 작 사 : Luoyang EOTDC
현운용국 (운용 기종) : 중국 (J-20, J-11D, J-10B/C)
PL- 11 : 중거리 공대공미사일
유도방식 : 반능동 레이더유도 탄 두 : 고폭탄
최대사거리 : 60km 개 발 국 : 중 국
실 전 배치 : 1995년 제작사 : ?
현용국 (운용 기종) – 중국 (J-10A)
PL- 12 : 중장거리 공대공미사일
유도방식 : 지령유도 (발사시) & 능동 레이더유도 (종말단계시)
탄 두 : ? 최대사거리 : 70~100km 제 작 사 : ?
개 발 국 : 중국 실전 배치 : 2005년 파키스탄 (JF-17)
현운용국 (운용 기종) : 중국 (J-11B/D, J-15, J-16, J-10A/B/C, J-8ll)
PL - 11 : 장거리 공대공미사일
유도방식 : 지령유도 (발사시) & 능동 레이더유도 (종말단계시)
탄 두 : ? 최대 사거리 : 150km ?
개 발 국 : 중국, 제 작 사 : ? , 실 전 배치 : 2017년
현운용국 (운용 기종) – 중국 (J-20, J-16, J-10C)
러 시 아 공대공미사
R-73 /74(나토명 AA-11 아처) : 단거리 공대공미사일
유도방식 : 적외선유도 탄두 : 7.4kg 관통형 파편폭풍
사 거 리 : 30km (R-73), 40km (R-74) 개 발 국 : 소비에트 연방/러시아
실전배치 : 1984년 제 작 사 : 빔펠
현운용국 (운용 기종) : 러시아 (MiG-29, MiG-29SMT, MiG-29K, MiG-31, MiG-35,
Su-27, Su-27SM, Su-30SM, Su-33, Su-34, Su-35, Su-57, Su-24, Su-25,
Ka-50/52), 우크라이나 (MiG-29, Su-27), 세르비아 (MiG-29), 슬로바키아 (MiG-29),
폴란드 (MiG-29), 벨라루스 (MiG-29), 불가리아 (MiG-29), 페루 (MiG-29, Su-25)
베네주엘라 (Su-30MK), 알제리 (MiG-25, MiG-29SMT, Su-30MKA), 에리트리아(MiG-29, Su-27
에티오피아 (Su-27), 카자흐스탄 (MiG-29, MiG-31, Su-27, Su-30SM), 아제르바이잔 (MiG-21, MiG-29), 조지아 (Su-25),
쿠바 (MiG-29), 인도 (Mig-21bison, MiG-29, MiG-29UPG, MiG-29K, SU-30 30MKI, 테자스), 미얀마 (MiG-29), 말레이시아
(MiG-29, Su-30MKM), 시리아 (MiG-29), 이란 (M-29), 인도네시아 (Su-27, Su-30MK), 중국 (J-11A, Su-27, Su-30MKK, Su-35),
베트남 (Su-27 , Su-30MK), 방글라데시 (MiG-29), 북한 (MiG-29
R-40 (나토명 AA-6 아크리드) : 중거리/단거리 공대공미사일
유 도 방 식 : 반능동 레이더유도(R-40R)/적외선유도(R-40T)
탄 두 : 파편폭풍 최대사거리 : 50~80km (R-40R), 15~20km
개 발 국 : 소비에트 연방 실전 배 치 : 1970년
제 작 사 : 빔펠 현운용국 (운용 기종 ) : 러시아 (MiG-31)
R-27 (나토명 AA-10 알라모) : 단거리/중거리/장거리 공대공미사일
유도 방식 : 반능동 레이더유도 (R-27R), 적외선유도 (R-27T),
능동 레이더유도 (R-37EA), 수동 레이더유도 (R-37P)
탄 두 : 39kg 관통형 파편폭풍 최대사거리 - ?
개 발 국 : 소비에트 연방/러시아 , 실전배치 : 1983년, 제작사 : 빔펠
현운용국(운용 기종) : 러시아 (MiG-29, MiG-29SMT, Su-27, Su-27SM, Su-30SM, Su-33
Su-34, Su-35), 우크라이나 (MiG-29, Su-27), 세르비아 (MiG-29), 슬로바키아 (MiG-29)
폴란드 (MiG-29), 벨라루스 (MiG-29), 불가리아 (MiG-29), 페루 (MiG-29),
배네주엘라(Su-30MK), 알제리 (MiG-29SMT, Su-30MKA), 에리트리아 (MiG-29, Su-27), 에티오피아
(Su-27), 카자흐스탄 (MiG-29, Su-27, Su-30SM), (MiG-29), 쿠바 (MiG-29), 인도 (MiG-29, MiG
-29UPG, Su-30MKI), 미얀마 (MiG-29), 말레이시아 (MiG-29, Su-30MKM), 시리아 (MiG-29),
이란 (MiG-29), 인도네시아 (Su-27, Su-30MK), 중국 (J-11A, Su-27, Su-30MKK), 베트남 (Su-27,
Su-30MK), 방글라데시 (MiG-29), 북한 (MiG-29)

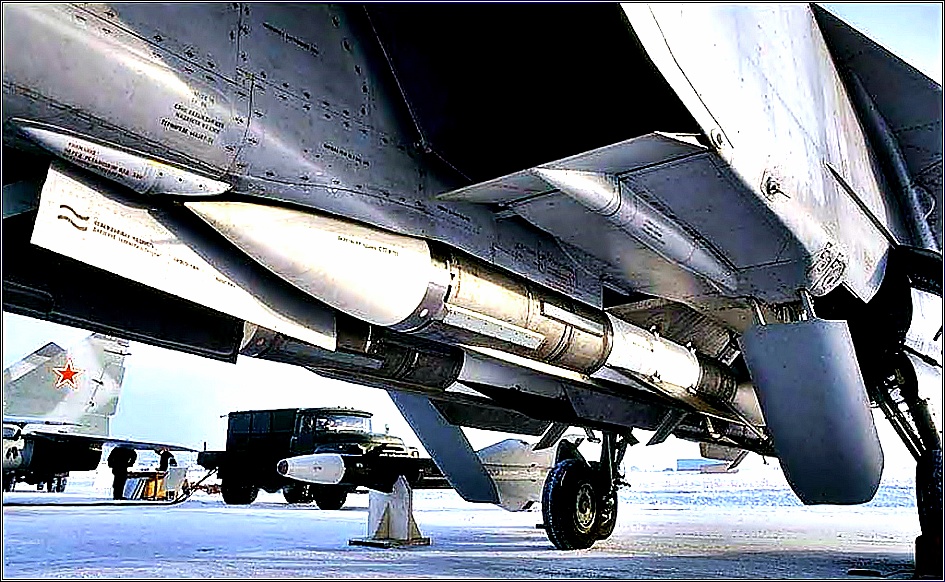

R-33 (나토명 AA-9 아모스) : 장거리 공대공미사일
유도방식 : 반능동 레이더유도 (발사시) & 능동 레이더유도 (종말단계시)
탄 두 : 47.5kg 고폭탄 최대사거리 : 120~160km
개 발 국 : 소비에트 제작사 : 빔펠 실전배치 : 1981년
현운용국 (운용 기종) – 러시아 (MiG-31), 카자흐스탄 (MiG-31)
R-37 (나토명 AA-13 애로우) : 장거리 공대공미사일
유도 방식 : 지령유도/반능동 레이더 유도 (발사시)& 능동 레이더유도 (종말단계시)
탄 두 : 60kg 고폭탄/파편폭풍 최대사거리 : 150~300km?
개 발 국 : 러시아 제 작 : 빔펠 실 전 배 치 : 2018년
현용국 (운용 기종) – 러시아 (MiG-31)
R-60 (나토명 AA-8 아피드) : 단거리 공대공미사일
유 도 방 식 : 적외선유도 탄 두 : 관통형 파편폭풍
최 대사거리 : 8km 개 발국 : 소비에트 연방
실 전 배 치 : 1974년 제 작사 : 빔펠
현운용국 (운용 기종) : 러시아 (MiG-29, MiG-29SMT, MiG-31, Su-24, Su-25),
폴란드 (MiG-29, Su-22), 우크라이나 (MiG-29, Su-24, Su-25), 슬로바키아
(MiG-29, L-39), 세르비아 (MiG-21, MiG-29, J-22), 불가리아 (MiG-29, Su-25),
크로아티아 (MiG-21), 루마니아 (IAR 99), 알제리 (MiG-29SMT, Su-24, Su-25),
앙골라 (MiG-29, Su-22), 페루 (MiG-29, Su-25), 말레이시아 (MiG-29),
아르메니아 (Su-25), 시리아 (MiG-23, MiG-29, Su-17/22, Su-25), 조지아 (Su-25),
이란 (MiG-29, Su-24), 북한 (MiG-23, MiG-29, Su-25)

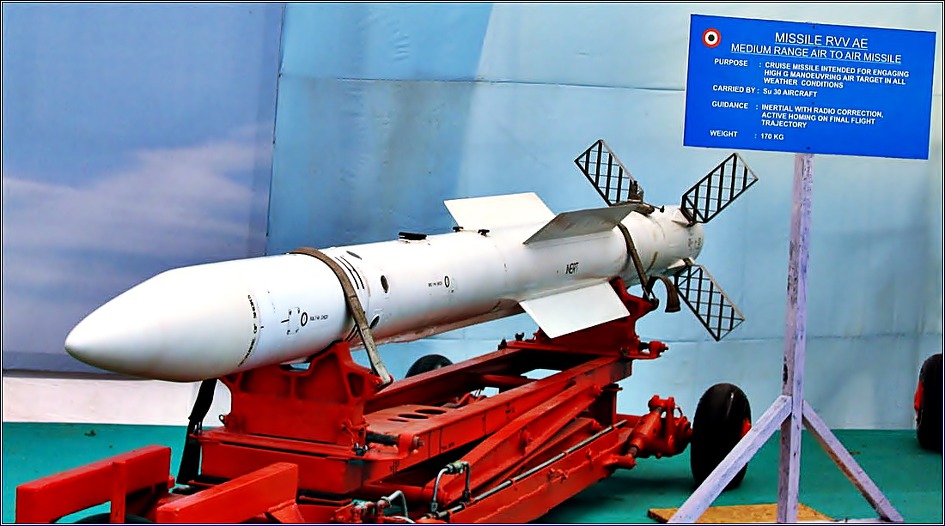

R-77 (나토명 AA-12 애더) : 중거리 공대공미사일
유도 방식 : 지령유도 (발사시) & 능동 레이더유도 (종말단계시)
탄 두 : 22.5kg 고폭탄/파편폭풍 최대사거리 : 80~100km
개 발 국 : 러시아 실전배치 : 2002년 제작사 : 빔펠
현운용국 (운용 기종) : 러시아 (MiG-29SMT, MiG-29K, MiG-31, MiG-25, Su-27SM,
Su-30SM, Su-33, Su-34, Su-35), 세르비아 (MiG-29), 페루 (MiG-29), 베네주엘라
(Su-30MK), 알제리 (Su-30MKA), 이집트 (MiG-35), 수단 (MiG-29), 우간다(Su-
30MK), 인도 (MiG-21bison, MiG-29UPG, MiG-29K, Su-30MKI, 테자스), 카자흐스탄
(Su-30SM), 시리아 (MiG-29), 말레이시아 (Su-30MKM), 중국 (Su-30MKK, Su-35)
R-23/24 (나토명 AA-7 아펙스) 중거리/단거리 공대공미사일
유 도 방 식 : 반능동 레이더유도(R-23R)/적외선유도(R-23T)
탄 두 : 25kg 고폭탄/관통형 파편폭풍, 최대사거리 : 35km, 제 작 사 : 빔펠
실 전 배 치 : 1974년 개 발 국 : 소비에트 연방 쿠바 (MiG-23)
현운용국 (운용 기종) : 시리아 (MiG-23, MiG-25), 알제리 (MiG-25), 북한 (MiG-23)
K-13 (나토명 AA-2 아톨) : 단거리 공대공미사일
유도방식 : 적외선유도 (기본형), 반능동 레이더유도 (K-13R)
탄 두 : 7.4kg 판편폭풍 최대사거리 : 8km
개 발 국 : 소비에트 연방, 제 작 사 : 빔펠, 실전 배 치 : 1961년
현운용국(운용 기종) : 북한 (MiG-19, MiG-21, Q-5 쿠바 (MiG-21)
앙골라 (MiG-21, Su-22), 시리아 (MiG-21, Su-20/22),
프랑스 대공미사일
MICA EM (미카) : 단거리/중거리 공대공미사일
유도방식 : 적외선 유도 (MICA-IR), 능동 레이더 유도 (MICA-EM)
탄 두 : 12kg 고폭탄 최대사거리 : 80km
개 발 국 : 프랑스, 제작사 : MBDA, 실 전 배치 : 1996년
현운용국 (운용 기종) : 프랑스 (미라지 2000-5F, 라팔 C/B/M), 카타르(미라지 2000- 5EDA/DDA)
아랍에미레이트 (미라지 2000EAD/D /-9/-9D), 대만 (미라지 2000- 5EI/DI), 인도 (미라지 2000 I)
이집트 (라팔 EM/DM), 모로코 (미라지 F1 MF- 2000), 그리스 (미라지 2000EG/BG/-5 Mk.2)
R550 매직(Magic)1/ : 단거리 공대공미사일 유도방식 : 적외선 유도
탄 두 : 13kg 파편폭풍 최대사거리 : 15km
개 발 국 : 프랑스 실전배치 : 1975년 (매직 1), 1986 (매직 2)
제 작 사 : 마트라/MBDA
현운용국 (운용 기종) : 프랑스 (미라지 2000C/B/D/-5F, 라팔 C/B/M), 그리스 (미라지 2000EGM/
BGM/-5 Mk.2) 루마니아 (MiG-21LanceR), 아르헨티나 (쉬페르 에텐다드), 페루(미라지 2000P/DP)
이집트 (미라지 2000EM/BM)리비아 (미라지 F1ED/BD),모로코 (미라지 F1CH/EH),파키스탄 (미라지
5 ROSE), 인도 (미라지 2000H/TH/I, 재규어), 카타르 (미라지 2000-5EDA/DDA), 아랍에미레이트
(미라지 2000EAD/DAD/RAD/-9/-9D), 대만 (미라지 2000-5EI/DI)
쉬페르 (Super) 530D : 중거리 공대공미사일 유도방식 : 반능동 레이더 유도
탄 두 : 31kg 고폭탄/파편폭풍 최대사거리 : 37km
개발국 : 프랑스 실전배치 - 1988년 제작사 – 마트라
현운용국 (운용 기종) – 프랑스 (미라지 2000C/B), 이집트 (미라지 2000EM/BM), 인도
(미라지 2000H/I/TH), 그리스 (미라지 2000EGM/BGM), 페루 (미라지 2000P/DP)
독일 대공미사일
IRIS- T : 단거리 공대공미사일 유 도 방 식 : 적외선 유도
탄 두 : 고폭탄/파편폭풍 최대 사거리 : 25km
개 발 국 : 독일 실 전 배 치 : 2005년
제 작 사 : Diehl BGT
현운용국 (운용 기종) : 독일 (타이푼, 토네이도 IDS/ECR), 오스트리아 (타이푼), 스웨덴
(JAS-39C/D/E/F), 이탈리아 (타이푼), 노르웨이 (F-16AM/BM), 스페인 (타이푼
EF-18A/B), 사우디아라비아 (타이푼, 토네이도 IDS), 그리스 (F-16C/D)
남아공 (JAS-39C/D), 태국 (JAS-39C/D, F-16AM/BM)

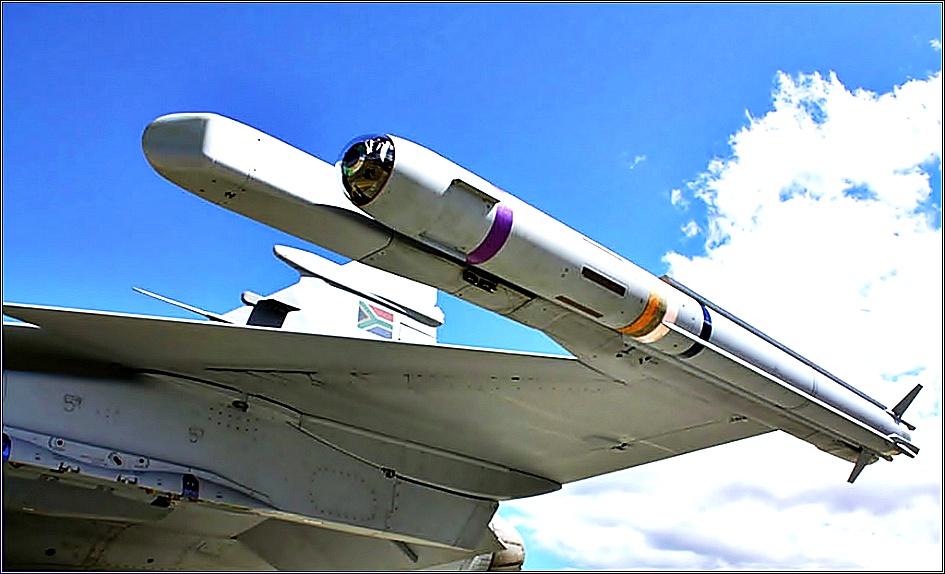

A-다터 (Darter) : 단거리 공대공미사일 유도방식 : 적외선 유도
탄 두 : 고폭탄 최대사거리 : 22km 개 발 국 : 남아공
실전배치 : 2015년 제 작 사 : 데넬/SIATT
현운용국 (운용 기종) : 남아공 (JAS-39C/D)
대 만 공대공미사일
톈쳰 (Tien Chien) 2 : 중거리 공대공미사일
유도방식 : 지령유도 (발사시) & 능동 레이더유도 (종말단계시)
탄 두 : ? 사 거 리 : ? 개 발 국 : 대만
실전배치 : 1995년 제 작 사 : ?
현운용국 (운용 기종) – 대만 (F-CK-1)
톈쳰 (Tien Chien) 1 : 단거리 공대공미사일 유도방식 : 적외선 유도
탄 두 : 파편폭풍 사거리 : 15km ? 개 발 국 : 대만
실전 배치 : 1991년
제 작 사 : ? 현운용국 (운용 기종) – 대만 (F-CK-1, F-5E/F)
이스라앨 공대공 미사일
파이톤 (Python) 3 : 단거리 공대공미사일
유 도 방 식 : 적외선 유도 탄 두 : 11kg 고폭탄
최대사거리 : 15km 개 발 국 : 이스라엘
실전배치 - 1978년 (파이톤 3), 1988년 (PL-8) 제 작 사 : 라파엘
현운용국 (운용 기종) : 이스라엘 (F-15A/B/C/D), 브라질 (F-5EM/FM), 칠레 (F-5EM/FM),
콜롬비아 (크피르 COA), 에콰도르 (치타 C), 온두라스 (F-5E/F), 루마니아 (MiG-21LanceR),
중국 (PL-8) (J-8ll, J-10A/B/C, J-11A/B, J-15, J-16)
파이톤 (Python) 4 : 단거리 공대공미사일
유 도 방 식 : 적외선 유도 탄 두 : 11kg 고폭탄
최대사거리 : 15km 개 발 국 : 이스라엘
실 전 배 치 : 1990년 제작사 – 라파엘
현용국 (운용 기종) : 이스라엘 (F-16C/D, F-16I, F-15A/B/C/D, F-15I), 브라질
(F-5EM/BM), 칠 레 (F-16AM/BM/C/D), 베네주엘라 (F-16A/B), 콜롬비아
(크피르 COA), 에콰도르(치타 C), 싱가포르 (F-16C/D), 태국 (F-5T/F)
파이톤 (Python) 5 : 단거리 공대공미사일 유 도 방 식 : 적외선 유도 & 전자광학 유도
탄 두 : 11kg 고폭탄 최대사거리 : 20km 개발국 – 이스라엘
실 전 배 치 : 2003년 제 작 사 : 라파엘
현용국 (운용 기종) – 이스라엘 (F-16I, F-15I), 콜롬비아 (크피르 COA), 에콰도르 (치타 C)

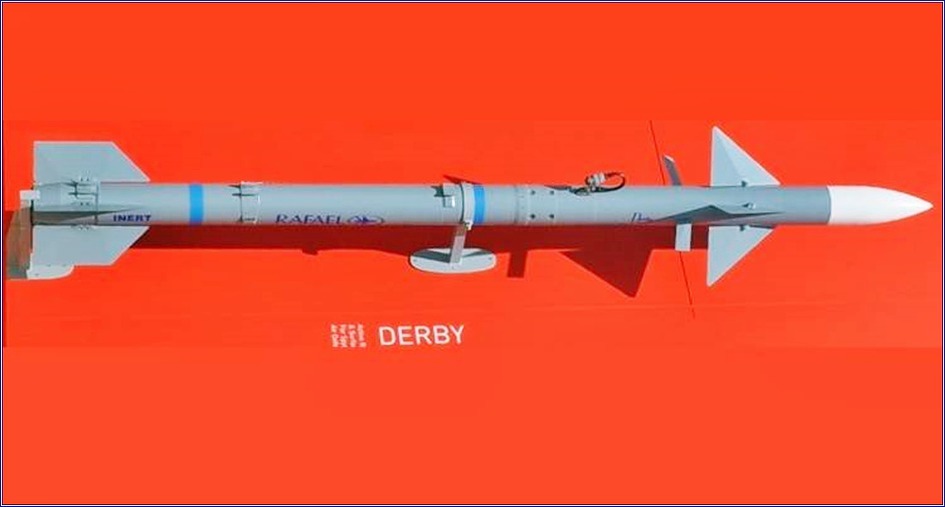

더비 (Derby) : 중거리 공대공미사일 유 도 방 식 : 능동 레이더
탄 두 : 23kg 고폭탄 최대사 거리 : 50km
개 발 국 : 이스라엘 실전배치 : ? 제 작 사 : 라파엘
현용국 (운용 기종) : 인도 (테자스), 브라질 (F-5EM/FM), 칠레 (F-5EM/FM),
콜롬비아 (크피르 COA), 에콰도르 (치타 C)
이란 대공미사일

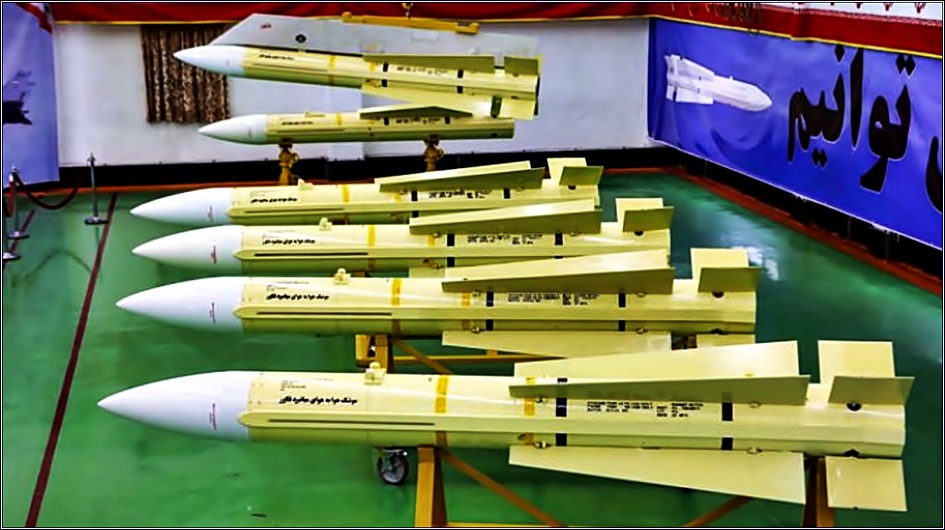

Fakour-90 : 장거리 공대공미사일
유 도 방식 : 능동 레이더유도 ? 탄 두 : ? 사 거 리 : 150km ?
개 발 국 : 이란 제 작 사 : ? 실전 배치 : 2018년
현용국 (운용 기종) : 이란 (F-14AM)
파테르 ( Fatter ) : 단거리 공대공미사일
유 도 방식 : 적외선유도 탄 두 : ?
사 거 리 : ? 개 발 국 : 이란
실전 배치 ; 2009년 제 작 사 : ?
현 운 용국 (운용 기종) : 이란 (F-14AM, F-4D/E, 사에케, 코우사르)
브라질 대공 미사일
MAA-1A 피라나 (Piranha) : 단거리 공대공일
유 도 방식 : 적외선유도 탄 두 : 12kg 파편폭풍
최대사거리 : 8~10km 개 발 국 : 브라질
실전 배 치 : 1992년 제 작 사 : Mectron (현 SIATT)
현용국 (운용 기종) : 브라질 (F-5EM/FM, AMX, A-4KU), 인도네시아 (호크 Mk.209),
파키스탄 (미라지 3 ROSE, 미라지 5 ROSE)
MAA-1B 피라나 (Piranha) ll : 단거리 공대공미사일
유 도 방 식 : 적외선유도 탄 두 : 12kg 파편폭풍
최대 사거리 ; 12km 개 발 국 : 브라질
실 전 배 치 : 2013년 제 작 사 ; SIATT
현운용국 (운용 기종) – 브라질 (F-5EM/FM)
인도 대공미사일 아스트라
아스트라 (Astra) : 중거리 공대공미사일
유도방식 : 지령유도 (발사시) & 능동 레이더유도 (종말단계시)
탄 두 : 고폭탄/파편폭풍
사 거 리 : 80~110km, 개 발 국 : 인 도, 실전배치 - 2017년
제 작 사 : Bharat Dynamics
현운용국 (운용 기종) – 인도 (Su-30MKI)
영 국
미티어 (Meteor) : 장거리 공대공미사일
유도 방식 : 지령유도 (발사시) & 능동 레이더 유도 (종말단계시)
탄 두 : 고폭탄/파편폭풍 최대사거리 – 최소 120km
개 발 국 : 영국, 독일, 프랑스, 이탈리아, 스웨덴, 스페인
실 전 배치 : 2016년 제작사 MBDA
현운용국 (운용 기종) – 영국 (타이푼 FGR4), 프랑스 (라팔 C/B/M), 스웨덴 (JAS-39E/F)
아스람 (ASRAAM ) : 단거리 공대공미사일 유도 방 식 : 적외선 유도
탄 두 : 10kg 파편 폭풍 최대사거리 : 25~50km
개 발 국 : 영국 실전배치 - 1998년 제 작 사 : MBDA
현운 용국 (운용 기종) : 영국 (타이푼 FGR4, 토네이도 GR4A, F-35B),
호주 (F/A-18A/B), 인도 (재규어)
'무기이야기 > 세계 미사일' 카테고리의 다른 글
| 미사일 요격미사일개발 (0) | 2020.09.27 |
|---|---|
| 중 국 미사일전력 (0) | 2020.09.20 |
| 러시아 지대공 미사일 (0) | 2020.02.08 |
| 북한신형미사일 (0) | 2019.12.12 |
| 사드 고고도 미사일 (0) | 2017.03.25 |
